Módulo De Pantalla Lcd Spi Tft De 4 Pulgadas 480x320 Ili9486

Descripción

Módulo de pantalla LCD TFT SPI de 4 pulgadas, unidad ILI9486, unidad ILI9486, 14 pines, para bricolaje

Función:
480x320 RESOLUCIÓN HD: módulo de pantalla en serie SPI con resolución HD de 480x320, controlador ILI9486, 14 pines. BUS DE INTERFAZ PERIFÉRICA EN SERIE: Con la interfaz periférica en serie, solo se necesitan unos pocos iOS para iluminar la pantalla. RANURA PARA TARJETA DE MEMORIA: la pantalla LCD TFT está equipada con ranura para tarjetas de memoria, fácil de ampliar el experimento, proporcionando una gran cantidad de programas de muestra. Práctico: el módulo de pantalla LCD en serie SPI se puede utilizar para otros la pantalla funciona a través de líneas de transmisión de señal. AHORRO DE ENERGÍA: el módulo de pantalla LCD TFT es compatible con un voltaje de trabajo de 3,3 a 5 V, lo que reduce el consumo de energía y ahorra energía.

Especificaciones
: Tipo de artículo: SPI TFT
Material: TFT
Resolución: 480 x 320

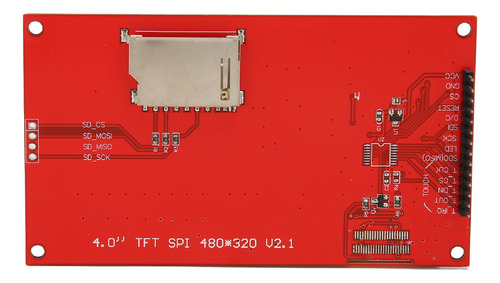

Marcador:
VCC: entrada de energía (3,3 V a 5 V)
GND: Power Ground
CS: chip LCD Select
RESET: LCD Reset
DC: comando de bus LCD/selección de datos
SDI (MOSI): entrada de datos de bus de pantalla LCD SPI
SCK: señal de reloj de bus de pantalla LCD SPI
: comando de retroiluminación LCD (nivel alto) Light)
SDO (MISO): Pantalla LCD SPI Entrada y salida de datos de bus
T CLK: Señal de reloj de bus TSPI
T CS: Selección de chip de bus SPI
T DIN: Entrada de datos de bus
SPI T DO: Salida de datos de bus SPI
T IRQ:

Lista de paquetes de señal IRQ de interrupción:

módulo de pantalla LCD TFT SPI de 4 pulgadas
