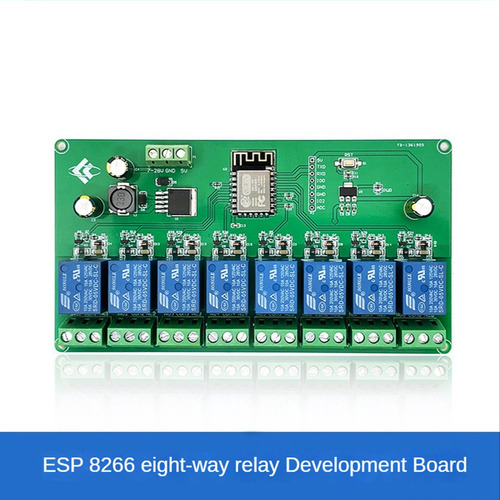

Módulo De Relé Wifi Inalámbrico Esp8266 De 8 Canales Esp-12f

Descripción

1.
-módulo wifi ESP-12F maduro y estable, memoria flash de 4 millones de bytes de gran capacidad; 2.
El puerto de E/S del módulo WIFI y el puerto de descarga del programa UART están diseñados para facilitar el desarrollo secundario; 3.
El modo de fuente de alimentación es compatible con DC7-28 V/5 V; 4.
El primer botón de reinicio del módulo wifi de la placa; 5.

El ESP-12F admite el uso de herramientas de desarrollo como eclipse/ para IDE y proporciona programas de referencia en el entorno de desarrollo; 6.
La placa tiene 4 relés de 5 V, que se utilizan para conmutar las señales de salida y son adecuados para controlar cargas cuya tensión de trabajo se encuentra en el rango de corriente alterna. Indicador de alimentación e indicador de relé integrados. Fuente de
alimentación
: 8 canales: DC5V/7-28 V
Boca de escritura:
los GND, RX, TX y 5 V del ESP8266 están conectados a los GND, TX, RX y 5 V del módulo de puerto serie TTL externo, respectivamente. El IO0 debería estar conectado al GND cuando se complete la descarga. Desconecte el IO0 y el GND una vez finalizada la descarga.
Salida de relé
: NC: normalmente cerrado, conexión corta con COM antes del cierre del relé, se suspende después del cierre
; COM: terminal pública;
NO: arranque normal, el relé se suspende antes del cierre y se conecta en cortocircuito con COM después del cierre.
Color: verde y azul
Material: PCB y componentes electrónicos
Tamaño: 93 x 87 mm

Contenido del paquete:
1 módulo de relé WIFI inalámbrico ESP8266
