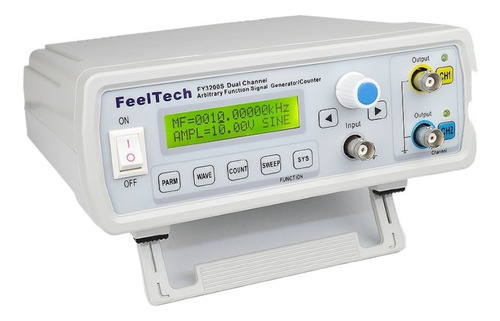

Generador De Señal Digital De Doble Canal Dds 12bits Arbitra

Descripción

El generador de señal de función DDS de esta serie es un generador de señal multifuncional con alta precisión y alto rendimiento. Adopta circuitos integrados FPGA a gran escala, microprocesador MCU de alta velocidad y con oscilador de alta precisión como base en el circuito interno, lo que hace que las señales sean más estables. El proceso SMT puede mejorar en gran medida la antiinterferencia y la vida útil del instrumento. Tiene una señal DDS de doble canal totalmente independiente y una salida de nivel TTL, puede generar señales de seno/triángulo/cuadrado/diente de sierra/onda de pulso, ruido blanco, etc. Este instrumento es de gran ventaja en la generación de señales, formas de onda de escaneo, parámetros de medición, etc. Es un instrumento de prueba o medición ideal for Ingeniero electrónico, laboratorio electrónico, enseñanza e investigación. Características: Uso de la tecnología de síntesis digital directa DDS for generar una señal de salida precisa, estable y de baja distorsión. CH1 y CH2 completamente simétricos dos canales, cada canal se puede configurar de forma independiente los parámetros. Soporta forma de onda definida por el usuario, profundidad de memoria de cada forma de onda arbitraria 2048* 12 bits, velocidad de muestreo de 250 MSa/s. Con función de salida de ráfaga de trenes de pulsos, disparo manual, disparo interno de CH2 y disparo externo tres modos de disparo que permiten a la unidad cualquier salida 1 1048575 trenes de pulsos arbitrarios. Funciones de medición: Función de contador y medidor de frecuencia de 100 MHz. El rango de amplitud de salida de señal es de 10mVpp- 20Vpp, el rango de ajuste de compensación de CC es de -10V a 10V, la resolución es de 0.1V. Función de salida de señal digital, rango de salida CMOS de 0 10V. Generador de forma de onda de hasta 12 bits de ancho, la forma de onda de salida es más delicada, forma de onda La distorsión es baja. Con funciones CNC completas, visualización y ajuste de los parámetros de la señal de salida actual, como la amplitud, el desplazamiento, la frecuencia, el ciclo de trabajo y la diferencia de fase de dos señales. Después de conectarse con la computadora, el usuario puede controlar las funciones y los parámetros del generador de señales, y puede editar y Descarga de forma de onda arbitraria. Precisión y resolución de alta frecuencia: precisión de frecuencia de hasta 10 ^ (-6) de magnitud, la resolución de frecuencia de rango total es de 10 MHz. Función de seguimiento: frecuencia incorporada, amplitud, desplazamiento, ciclo de trabajo, forma de onda y otros parámetros, función de seguimiento, fácil de usar. Características de escaneo: función de barrido lineal de frecuencia y barrido logarítmico, los puntos de inicio y final del escaneo se pueden configurar libremente. Características de almacenamiento: puede almacenar 20 grupos de parámetros establecidos por el usuario. Operación: operación de teclas, pantalla LCD1602 en inglés, parámetros de configuración directamente digitales o perilla de ajuste continuo. protección de voltaje: el rango de entrada de energía extendido es de AC85V a AC260V de voltaje amplio. Protección contra cortocircuitos de salida: todas las salidas de señal pueden funcionar por encima de 60 segundos en situaciones de cortocircuito de carga. Especificaciones: Parámetros de frecuencia Rango de frecuencia Modos normales de onda sinusoidal ( Opcional): 0Hz 6MHz/0Hz 12MHz/0Hz 20MHz/0Hz 24MHz Onda cuadrada 0Hz 6MHz Onda triangular 0Hz 6MHz Otra forma de onda 0Hz 6MHz El Min. Resolución de frecuencia 10MHz (0.01Hz) Precisión de frecuencia (+/-) 5*10^ (-6) Estabilidad de frecuencia (+/-) 2*10^ (-6) /3 horas Rango de ajuste de fase 0 359 Resolución de fase 1 Parámetros de forma de onda Tipos de forma de onda de salida Onda sinusoidal/triángulo/cuadrada/diente de sierra/pulso, pulso de Lorentz, multitono, ruido aleatorio, electrocardiograma, pulso trapezoidal, pulso simpléctico, pulso estrecho, ruido blanco gaussiano, forma de onda modulada en amplitud, forma de onda modulada en frecuencia y forma de onda definida por el usuario Distorsión armónica de onda sinusoidal igual o inferior al 0,8% (frecuencia de referencia 1 kHz) Tiempo de subida/caída de onda cuadrada igual o inferior a 20 ns (frecuencia de referencia 100 kHz, 10 Vpp) Sobregiro igual o inferior al 7,5% Ciclo de trabajo 0,1% 99,9% Linealidad de la onda de diente de sierra igual o superior que 98% (0.01Hz 10kHz) Rango de ajuste de ancho de pulso de onda de pulso 10ns 1s Tiempo de subida/bajada igual o inferior a 20 ns Nivel de salida TTL Amplitud 3Vpp Fan-out 20 TTL Tiempo de subida/caída de carga igual o inferior a 20 ns Salida CMOS Nivel bajo
