Descripción

Monitor de alimentación de la batería, voltaje, corriente, culómetro, control de la aplicación 0-120 V 0-400 A

Característica:
MÚLTIPLES FUNCIONES: este contador de culombios de batería se puede utilizar para medir parámetros como el voltaje, la corriente, la potencia, la capacidad de carga y descarga, los WH y el tiempo. PROTECCIÓN DEL CIRCUITO: los parámetros se pueden configurar para realizar varias funciones de protección, como sobretensión, sobrecorriente, sobrepotencia y sobretemperatura. Identificación automática: este coulómetro de batería puede identificar automáticamente dirección de la corriente y monitorea la capacidad de la batería en CONTROL DE LA APLICACIÓN en tiempo real: instale la APLICACIÓN móvil compatible, visualice los datos medidos a través de Bluetooth y controle la actualización del instrumento y el firmware a través de la APLICACIÓN. BUEN RENDIMIENTO: el monitor de batería tiene un amplio rango de medición, alta precisión y resolución, medición precisa y una gran practicabilidad.

Especificación:
Tipo de artículo: monitor de batería

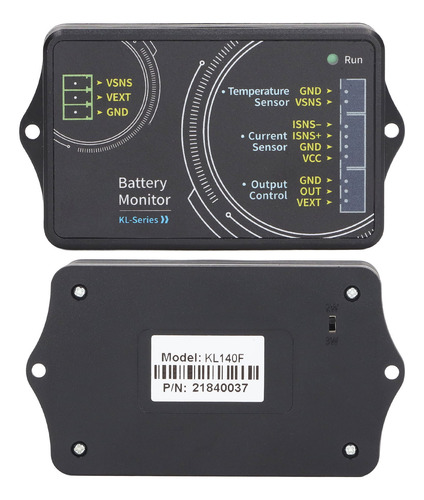

Modelo: KL140F
Material: ABS
Aplicación: detección del valor de la energía eléctrica
Método de control: aplicación móvil
Método de muestreo:
rango de medición de voltaje del muestreador (fuente de alimentación externa): 0 ~ 120 V
Rango de medición de voltaje (fuente de alimentación propia): 10 V ~ 120 V
Resolución de voltaje:
0,01 V Rango de medición de corriente: 0 ~ 400 A
Resolución de corriente: 0,1 A
Relé: no se proporciona ningún relé, debe configurarlo usted mismo
Rango de medición de temperatura: -20 grados centígrados ~ 120 grados centígrados
Rango de visualización de capacidad: 0 ~ 100 por ciento
Rango de medición de
potencia: 0 ~ 72 KW Resolución de potencia
: 0,01 W AH Rango de medición de
capacidad: 0 ~ 9999,99 AH: 0.001 AH
WH Rango de medición: 0 ~ 9999,99 kWh
Resolución WH: 0.01 WH
Comunicación Bluetooth Distancia: máximo de aproximadamente 10 metros/32,8 pies (sin barreras)
Precisión de voltaje: más o menos 2 por ciento +3 palabras
Precisión de corriente: más o menos 5 por ciento +10 palabras
Frecuencia de muestreo: 1 vez/segundo
Tablero de medición Consumo de energía
: aproximadamente 0,4 W Protección contra sobrealimentación: 0 ~ 99999,99 W
Protección contra sobrecorriente negativa: 0 ~ 50 A/100 A/400 A/600 A
Protección contra
sobretensión directa: 0 ~ 50 A/100 A/400 A/600 A Protección: 0 ~ 120 V/600 V
Protección contra subtensión: 0 ~ 120 V/600 V
Protección externa contra sobrecalentamiento: 0 grados centígrados ~ 120 grados centígrados
Control de terminal móvil:
1. Para la aplicación móvil Android, instrucciones
(1) Descargue la aplicación
(2) Instalación del software de la aplicación móvil. Este software solo es compatible con sistemas Android 5.0 y superiores. Durante el proceso de instalación, solicitará los servicios de posicionamiento. Acepte y abra los servicios de posicionamiento. Este manual corresponde a la versión 1.0 del software y las diferentes versiones pueden ser ligeramente diferentes. Se recomienda actualizar el software a la versión más reciente para una mejor experiencia de usuario.
1. Para obtener instrucciones sobre la aplicación móvil para iPhone
(1) Descargue la aplicación y busque la serie KL en la tienda de software para descargarla.
(1) Instalación del software de la aplicación móvil, el software solo es compatible con sistemas iOS 9.0 y superiores, se accederá al software cuando el software se conecte a Bluetooth por primera vez, acepte acceder a Bluetooth. Este manual corresponde a la versión 1.0 del software y las distintas versiones pueden variar ligeramente. Se recomienda actualizar el software a la versión más reciente para una mejor experiencia de usuario.
(3) Actualización del software: puede obtener el software más reciente en la tienda de software. La versión del software iOS correspondiente al manual actual es la 1.0.

Cableado:
1. Modo de cableado con alimentación automática: si el rango de tensión de la batería que se está probando está entre 10 y 120 V, se puede utilizar el método de cableado con alimentación automática. Primero, gire el interruptor de la interfaz de selección de la fuente de alimentación a 2 W y, a continuación, conecte el polo positivo de la batería a la batería. En la interfaz de fuente de alimentación Vsns, no es necesario que esta línea sea particularmente gruesa, se pueden usar de 1 a 2.5 líneas cuadradas, tenga cuidado de no conectar incorrectamente el polo positivo de la batería. El electrodo negativo de la batería está conectado al tornillo marcado con la marca GND de la batería en el muestreador. El electrodo negativo del cargador y el electrodo negativo de la carga están conectados a otro tornillo del muestreador. Es mejor usar una punta de cobre para conectar firmemente; el color actual es verde, el valor de capacidad restante aumenta y el color actual es azul cielo durante la descarga, y el valor de capacidad restante disminuye.
2. Método de cableado de la fuente de alimentación externa: el rango de voltaje de la medición de la fuente de alimentación externa es de 0 a 120 V. Primero, gire el interruptor de la interfaz de selección de la fuente de alimentación a 3 W, conecte el polo positivo de la fuente de alimentación externa a la interfaz de la fuente de alimentación VEXT y conecte el polo negativo de la fuente de alimentación externa a GND. A continuación, conecte el polo positivo de la batería a la interfaz de medición Vsns de la interfaz de la fuente de alimentación durante el cableado; tenga en cuenta que los polos positivo y negativo de la fuente de alimentación externa no deben conectarse de forma incorrecta o inversa. El electrodo negativo de la batería está conectado al tornillo marcado con la marca GND de la batería en el muestreador. El electrodo negativo del cargador y el electrodo negativo de la carga están conectados a otro tornillo del muestreador. Es mejor usar una punta de cobre para conectar firmemente; el color actual es verde, el valor de capacidad restante aumenta y el color actual es azul cielo durante la descarga, y el valor de capacidad restante disminuye.
3. Método de conexión de la fuente de alimentación externa al relé: la alimentación de trabajo del relé proviene de la fuente de alimentación externa. Si el relé está conectado, se debe proporcionar una fuente de alimentación externa con la misma tensión de trabajo que el relé. Conecte los puertos de control del relé a la OUT y VEXT del control de salida del módulo de medición, respectivamente; conecte el polo positivo de la fuente de alimentación externa al VEXT del control de salida y el polo negativo de la fuente de alimentación externa a GND; tenga cuidado de no conectar los polos positivo y negativo de la batería y la fuente de alimentación externa de forma incorrecta o al revés. Cuando el relé esté cerrado, la luz indicadora se encenderá y se apagará como aviso cuando se desconecte. El electrodo negativo de la batería está conectado al tornillo marcado con la marca GND de la batería en el muestreador. El electrodo negativo del cargador y el electrodo negativo de la carga están conectados a otro tornillo del muestreador. Es mejor utilizar una punta de cobre para conectar firmemente; el color actual es verde, el valor de capacidad restante aumenta y el color actual es azul cielo durante la descarga, y el valor de capacidad restante disminuye.

Lista de paquetes:
1 x placa de medición,
1 x muestreador

, 2 x placa de circuito, 1 x paquete de accesorios (incluye: 1 sensor de temperatura, 1 cable 3P, 1 cable 4P, 1 toma de corriente, 4 tornillos, 4 enchufes pequeños)
1 x Manual de usuario
