Fuente De Alimentación Berm Switching Para Plc Ndr-75-24 75w

Descripción

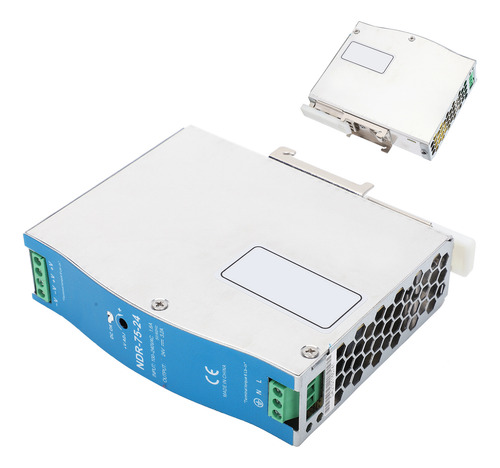

Fuente de alimentación conmutada BERM para PLC NDR-75-24, 75 W, 24 V, 3,2 A, 100-240 VAC.

Característica de voltaje de entrada:
el producto tiene una función antivibración y antiinterferente, y la eficiencia es del 88%. La fuente de alimentación tiene un voltaje de entrada de CA de rango completo universal y global, el voltaje de entrada es de 100 a 240 VCA. En modo riel DIN, instalado en el riel DIN TS35/7.5 o 15, la instalación es simple y conveniente Con protección contra cortocircuitos, protección contra sobrecarga/sobretensión función de protección/protección contra sobrecalentamiento Hecho de material de aleación de aluminio de alta calidad, duradero y de larga vida útil , no es fácil de dañar

Especificación:
Tipo de artículo: alimentación de conmutación
Material del producto: aleación de aluminio
Modelo del producto: NDR-75-24
DC Rango de salida: 24 V, 0-3,2 A
Precisión de voltaje de salida: 1%
Ondulación y ruido: 150 mV
Eficiencia: 88%
Voltaje de entrada: 100-240 VAC
Protección de sobrecarga: límite de corriente constante cuando la potencia de salida nominal alcanza el 105% 130%, y se recuperará automáticamente después de que la carga sea normal
Protección contra sobretensión: voltaje de salida 12 V: 1417 V, 24 V: 2933 V, 48 V: 5665 V cuando se apaga, reinicia y restaura la
protección contra sobrecalentamiento: Apagado por sobrecalentamiento, recuperación automática después de que la temperatura baje
Tiempo de arranque y retención: 1200 ms, 60 ms/115 VAC, 2000 ms, 60 ms, 12 ms a plena carga de 230 VAC
Características de aislamiento: entre entrada y salida: 3 kVac, entre entrada y carcasa: 2 kVac, entre salida y carcasa: 0,5 kVac, 1 minuto de
temperatura de trabajo: -20+70 (referencia para la curva de reducción de potencia de salida)
Resistencia a la vibración: 10500 Hz, 2G 10 minutos/ciclo, eje XYZ cada 60 minutos; la instalación cumple con la certificación de
seguridad IEC60068-2-6: pasó la certificación UL508, TUV EN60950-1
Estándares de compatibilidad electromagnética: Emisión: EN55022 (CISPR22), EN61204-3, clase B, armónicos: EN61000-3-2, -3
Estándares de compatibilidad electromagnética: antiinterferentes EN61000-4-2,3,4,5,6,8,11, ENV55024, EN61000-6-2 (EN50082-2), EN61204-3, estándar de la industria pesada de clase A
Tiempo medio entre fallos: 486.200 horas, MIL-HDBK -217F (25)
Modo de cableado: extremo de entrada: 3 puntos. Extremo de salida: terminal DIN con tornillo de 4 puntos
Número de chasis
: 221B Tamaño del producto: aproximadamente 102 x 125,2 x 32 mm/4 x 4,9 x 1,3 pulgadas (ancho x alto x profundidad)
Modo de uso:
1. Las especificaciones de voltaje de corriente alterna que puede utilizar la fuente de alimentación del riel son 110 V CA, 220 V CA y 380 V CA.
Por lo tanto, antes de encender la fuente de alimentación, compruebe cuidadosamente si la tensión conectada y la tensión de entrada de la fuente de alimentación son correctas y consistentes. 2. No la cargue antes de encenderla por primera vez. Compruebe primero si la tensión de salida de la fuente de alimentación es la misma que la del equipo conectado para evitar daños al equipo conectado.
3. Antes de utilizar la fuente de alimentación, compruebe si el cable de tierra está correctamente conectado y marque la posición del cable de toma a tierra específico en la figura.
4.
La fuente de alimentación debe colocarse en un lugar bien ventilado con una rápida disipación del calor antes y después de su uso. 5. La determinación de la corriente de salida de la fuente de alimentación ferroviaria está estrechamente relacionada con el medio ambiente. Se determina en función de la corriente nominal estándar de la fuente de alimentación ferroviaria proporcionada por el equipo o del valor de corriente promedio medido con un multímetro.
Y en el caso de temperaturas ambiente elevadas, condiciones de flujo de aire deficientes y una carga inductiva excesiva, es necesario disponer de un margen de corriente adicional de entre un 20 y un 30%. 6. La potencia de entrada de la fuente de alimentación del riel generalmente viene determinada por la potencia de entrada de la fuente de alimentación del riel, que determina la potencia nominal del equipo suministrado. Sin embargo, en el caso de no conocer la potencia nominal específica del equipo suministrado, también existen ciertas modificaciones, y la potencia se puede obtener en función del producto de la corriente nominal y la tensión del equipo suministrado, es decir, la corriente x la tensión. Debe tenerse en cuenta que cuando el usuario selecciona la fuente de alimentación, debe ser superior al 15-30% de la potencia real y la potencia máxima.

Lista de paquetes:
1 x potencia de conmutación
