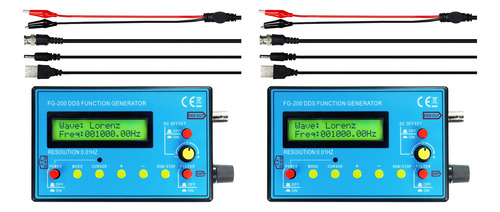

2 Unidades Del Generador De Señales Con Función Dds Fg-200,

Descripción

I. Los principales parámetros técnicos:
1.
Formas de onda de salida: seno, cuadrado, triángulo, diente de sierra hacia adelante, diente de sierra inverso, ECG, aumento exponencial, caída exponencial, pulso de Lorentz, pulso de Gauss, pulso sinc, medio, fll, Schumann, ruido y, por lo tanto, 15 tipos de formas de onda. 2.
Fuente de alimentación: DC4-9 V, se recomienda DC5V cuando se utiliza el adaptador, se recomienda una batería de litio de 3,7 V cuando se utiliza alimentación por batería. 3.
Corriente: voltaje de 180 mA, 5 V 4.
Rango de frecuencia: seno de 0,01 Hz a 500,00 kHz (con un aumento adicional de frecuencia, la amplitud de salida disminuirá), otras formas de onda de 0,01 Hz-100,00 kHz (pero no limita el límite superior de la frecuencia ajustable, si los requisitos de distorsión y fluctuación no son altos, el uso de la frecuencia puede aumentar aún más).

Resolución: 0,01 Hz. Distorsión
sinusoidal: menos del 1% por debajo de 1 kHz, menos del 0,5% por encima de 1 kHz.:
T10 V máximo (P-P).
Impedancia de salida: 50 ohmios. Compensación de
corriente continua: máximo 10 V, con función de apagado. Todos los parámetros de configuración pueden ser guardado.
Hay filtros que se pueden apagar y apagar, se pueden adaptar bien a la salida en forma de onda sinusoidal y de pulso.
II. Características:
tamaño compacto (125 x 80 x 26,5 mm), funciones completas, operación sencilla, fácil de transportar. Puede
alimentarse con un adaptador de corriente o una batería de litio de 3,7 V. Junto con un osciloscopio, se puede utilizar para
probar y depurar circuitos electrónicos, probar las características de frecuencia y la respuesta al impulso y medir amplificadores de audio. Gracias a la
buena precisión y estabilidad de frecuencia del DDS, también es muy adecuado para la calibración del factor de barrido de un osciloscopio.
La
salida cuadrada es adecuada para ajustar las características del pulso de los osciloscopios, atenuadores y sondas.
Nota: debido a los diferentes lotes de producción, puede haber ligeras diferencias en los productos.
