Medidor De Potencia Ac80300v 100a Din Rail Digital Display

Descripción

Medidor de potencia de riel DIN AC80-300V, 100 A, pantalla digital, voltaje, hora, potencia, kWh, voltímetro multifuncional

Función:
CAMBIO DE DATOS CON 1 CLIC: este medidor de energía eléctrica puede mostrar el voltaje de CA, la corriente, la hora, la potencia, la energía, kWh medidos. Los LED rojos y verdes pueden ayudarte a obtener números fácilmente. Al pulsar la tecla SAM CK, el contador cambiará para mostrar el factor de potencia. El LED rojo correspondiente se encenderá en función de los resultados de la medición del tiempo (h) y la potencia (kWh) acumulados. PRECISIÓN DE MEDICIÓN: este contador de energía eléctrica monofásico utiliza materiales ignífugos de PC de primera calidad y chips de precisión, que son seguros de usar. La precisión es del 1 por ciento más o menos 2 bits y la velocidad de medición es de 2 veces por segundo. Fácil de usar: el voltaje y el amperímetro de CA del riel DIN pueden mostrar el voltaje y la corriente de CA al mismo tiempo. Si la corriente es inferior a 99,9 A, basta con pasar el cable a través del orificio situado en el lado derecho del instrumento para obtener corriente alterna. ALMACENAMIENTO DE DATOS Y PUESTA A CERO: La puesta a cero de los datos satisface diversas necesidades de medición. Cuando el medidor muestre la cantidad de energía, mantén presionada la tecla SAM CK durante cinco segundos y el medidor se reiniciará. Guarde automáticamente el valor de la energía eléctrica y el valor de la energía eléctrica acumulada después de un corte de energía. Tras volver a conectar la fuente de alimentación de medición, el instrumento sigue acumulando datos. APLICACIÓN AMPLIA: este medidor de corriente alterna tiene un transformador incorporado en su carril guía, que puede soportar una corriente de carga máxima de 100 A. Se puede utilizar en campos como escuelas, centros comerciales, hogares, industrias, laboratorios, etc.

Especificación:
Tipo de artículo: medidor de potencia de riel DIN
Modo: SDM004
Material: PC
Precisión de medición: 1 por ciento más o menos 2 palabras
Pantalla: pantalla de voltaje, tubo LED Nixie rojo de 4 dígitos de 0,31 pulgadas; la pantalla acumulada de corriente y tiempo adopta 5 dígitos, y el tubo LED Nixie rojo de 0,31 pulgadas tiene potencia activa; la pantalla de energía eléctrica (grados eléctricos) adopta 5 dígitos Tubo Nixie LED verde de 5 bits, 0.31 pulgadas,
voltaje AC: AC80-300 V
Corriente AC: AC0-100A (la corriente La resolución de la pantalla es de 0,01 A cuando la corriente medida es inferior a 100 A, 0,1 A cuando la corriente medida es superior a 100 A y el rango cambia automáticamente.
Potencia activa: de 0,0 a 3000 W (voltaje medido de 80,0 a 300,0 V), 0,0-45000 W (AC200,0-450,0 V)
Energía eléctrica: de 0.000 a 999999 kWh
Acumulación de tiempo: de 0,00 a 999,59 h
Factor de potencia: de 1.000 a 0.000
Velocidad de medición: aproximadamente 2 veces por segundo
Método de instalación: tipo oruga
Temperatura de trabajo: -10 a +60 grados centígrados
Humedad de trabajo: 10 a 80 por ciento (sin condensación) )
Presión de trabajo: 80 a 106 kPa
Exposición al sol: Sin exposición directa

1.
Conecte la tensión medida a los terminales de cableado 1 y 2 situados en la parte inferior izquierda del instrumento. 2. El transformador incorporado está cableado de acuerdo con el diagrama de cableado de la figura 1, y los cables del circuito de medición pasan a través del orificio circular debajo del instrumento. El usuario puede seleccionar la dirección de penetración del cable según la situación de uso. La dirección de penetración puede ser desde el orificio circular debajo del instrumento hacia la parte superior o desde el orificio circular sobre el instrumento hasta la parte inferior. Las diferentes direcciones de penetración no afectarán a los resultados de la medición.
3. Después de conectar la alimentación, las funciones de la pantalla de medición que se muestran en el instrumento son la tensión (V), la corriente (A) y la potencia activa (W). El indicador LED rojo del lado derecho de la ventana de visualización correspondiente se ilumina para indicar la función de visualización correspondiente.

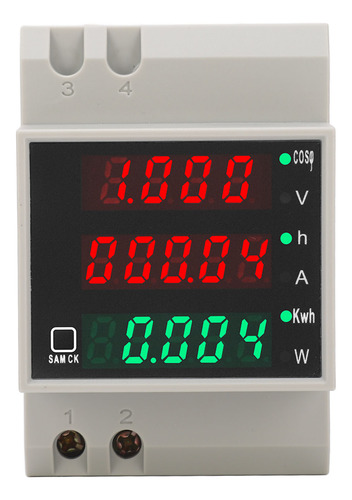

4. Pulse el botón (SAM CK) situado en el lado derecho del salpicadero para convertir las tres funciones mostradas en factor de potencia, acumulación de tiempo (h) y energía eléctrica (kWh). La luz indicadora LED verde situada a la derecha de la ventana de visualización correspondiente se enciende e indica la función de visualización correspondiente.
5. Vuelva a pulsar el botón (SAM CK) y la función de visualización del instrumento volverá a convertirse en tensión (V), corriente (A) y potencia activa (W)
6. Cuando sea necesario restablecer la medición y la temporización de la energía eléctrica (cuando se mide desde 0), cambie la función de medición a la función de medición de la energía eléctrica y se encenderá la luz indicadora verde situada en el lado derecho de la pantalla del instrumento. En este momento, mantenga pulsado el botón (SAM CK) durante 5 segundos (manténgalo pulsado durante 5 segundos) hasta que la pantalla de energía eléctrica y la temporización aparezcan como 0. Suelta el botón y tanto la pantalla de energía eléctrica como la de temporización empezarán a medir desde 0. Tanto la pantalla de energía eléctrica como la de temporización tienen la función de guardar automáticamente los datos durante los cortes de energía. Es decir, cuando la tensión de medición se desconecta o se apaga, el instrumento guardará automáticamente los datos de prueba actuales. Cuando se vuelva a conectar la potencia de medición, el instrumento seguirá acumulando los datos guardados anteriormente.

Contenido del paquete:
1 comprobador y
1 manual
