Para Tang Nano 9k Fpga Gaoyun Gw1nr-9 Risc-v Rv -compatib-fs

Descripción

1.

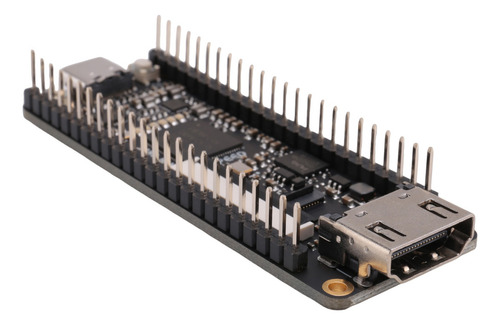

Para Tang, Nano 9K es un chip FPGA Gowin GW1NR-9 compacto basado en una placa de desarrollo. 2.
Su conector compatible, el conector de pantalla con interfaz RGB, el conector de pantalla SPI, el SPI FLASH y sus 6 LED permiten a los usuarios realizar de forma fácil y rápida la verificación de FPGA, la verificación del núcleo blando RISC-V y la verificación de prototipos funcionales. 3. El 8640 LUT4 propiedad de GW1NR-9 no solo se puede usar para diseñar varios circuitos complejos, sino que también puede ejecutar un núcleo blando PicoRV completo, que satisface las diversas necesidades de los usuarios para aprender FPGA, verificar el núcleo blando y diseñar en profundidad.
4. Para Tang, Nano 9K está desarrollado utilizando el IDE de software Gowin Yunyuan.
Es compatible con el lenguaje de descripción general del hardware y puede realizar rápidamente trabajos relacionados, como llamar al núcleo IP, sintetizar código, colocar y enrutar código y generar archivos de flujo de bits en el proceso de desarrollo de FPGA. 5. El chip BL702 integrado en la placa de desarrollo Tang Nano9K proporciona funciones de descarga mediante USB-JTAG y de depuración mediante USB-UART para el GW1NR-9. Los usuarios solo necesitan usar el cable USB-C para conectar la placa de desarrollo al ordenador y completar la operación de descarga, sin necesidad de comprar un descargador adicional ni de un engorroso cableado.

Configuración principal:
unidades lógicas (LUT4): 8640
Registro (FF): 6480
Memoria de acceso aleatorio estática distribuida SSRAM (bits): 17280
Bloquear memoria estática de acceso aleatorio B- (bits): 468K
La cantidad de bloques de memoria de acceso aleatorio estático BSRAM (piezas): 26
memorias flash de usuario (bits): 608 K
PSRAM (bits): 64 M
Módulo de alto rendimiento: soporte 9X9, 18X18, 36X Multiplicador de 36 bits y acumulador de 54 bits
(multiplicador de 18 x 18): 20
SPI FLASH: 32 millones de bits
Recursos PLL flexibles: bucles bloqueados en 2 fases (PLL)
Interfaz de pantalla: interfaz compatible, interfaz de pantalla SPI e interfaz de pantalla RGB
Depurador: BL702 integrado
