Para Ws2811 Ws2812, Decodificador Dmx A Spi, 10 Tipos De P D

Descripción

El decodificador DMX-SPI adopta un microcontrol avanzado, recibe la señal de control digital DMX-512 estándar que es ampliamente utilizada en el mundo y la transforma en señal SPI para accionar el LED, admite 10 tipos de modelos diferentes de luces, igual que el puerto de señal DMX tiene medidas de protección.
Puede conectar el decodificador DMX a la consola digital DMX para lograr la atenuación o varios cambios en los procedimientos. No está conectada a la consola DMX, puede elegir seleccionar los 35 tipos de patrones predeterminados integrados a través del botón de módulo, los puntos predeterminados son 1024. La

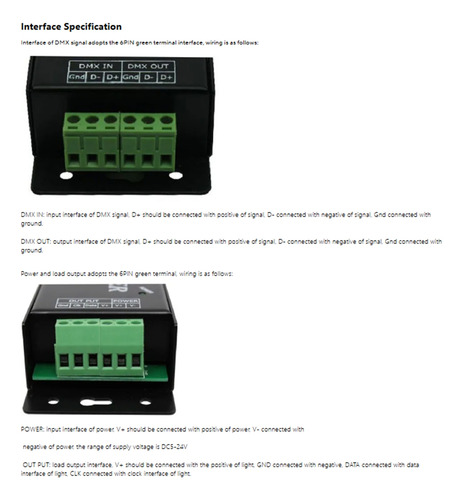

interfaz de la señal DMX adopta la interfaz de terminal verde de 6 pines, el cableado es el siguiente: DMX IN: interfaz de entrada de la señal DMX, D+ debe conectarse con señal positiva, D- conectado con señal negativa, Gnd conectado a tierra. Salida DMX: interfaz de salida de señal DMX, D+ debe conectarse con señal positiva, D- conectada con señal negativa, Gnd conectada a tierra. La
salida de alimentación y carga adopta el terminal verde de 6 pines, el cableado es el siguiente: POTENCIA: interfaz de entrada de alimentación, V+ debe conectarse con positivo de alimentación, V- conectado con negativo de alimentación, el rango de voltaje de suministro es DC5-24 V. SALIDA: interfaz de salida de carga, V+ debe conectarse con el positivo de la luz, GND conectado con el negativo, los DATOS conectados con la interfaz de datos de la luz, CLK conectado con la interfaz de reloj de la luz.

1.
Temperatura de trabajo: -20-60 grados 2.
Voltaje de entrada: DC5-24 V 3.
Salida: señal SPI (DATA, CLK) 4.
Dimensiones externas: 175 mm de largo x 53 mm de ancho x 27 mm de alto.
Potencia máxima: 480 W
Aplicación típica:
conexión de alimentación única. Estado: si el voltaje V+ de la tira es el mismo que el voltaje de entrada del controlador y la señal de luz es única, se puede conectar directamente con el controlador V+; conexión de alimentación única
