Controlador De Frecuencia De Motor De Accionamiento Variable

Descripción

Variador de frecuencia VFD de 2,2 kW, 1 fase, AC, 220 V, entrada 3PH AC 0220 V, salida RS485.

Función de comunicación:
controlador de frecuencia variada: admite entrada de 1 fase AC 220 V y salida 3PH AC de 0-220 V, el variador de frecuencia de 2,2 KW adopta un módulo IGBT para una buena capacidad de carga y más estabilidad. Protección contra sobretensión: cuando el voltaje del bus sube o supera el punto de supresión de sobretensión del bus durante la operación, el convertidor de frecuencia ajustar la frecuencia de funcionamiento para suprimir el aumento de tensión del bus, garantizando así que el convertidor de frecuencia no activa la protección contra sobretensiones debido a una tensión excesiva del bus. Protección contra sobrecorriente: durante el funcionamiento, mediante la supervisión en tiempo real de la corriente de carga, el VFD la limita automáticamente para que no supere el punto de supresión de sobrecorriente establecido para evitar que se produzcan fallos causados por una corriente excesiva. Esta función es especialmente adecuada para cargas con gran inercia o cambios bruscos. Aplicación de amplio rango: se utiliza ampliamente en la regulación de la velocidad de varios motores asíncronos trifásicos, logra funciones como la regulación de la velocidad del motor, la conservación de energía y la protección del medio ambiente, mejora los procesos de producción y mejora la eficiencia de la producción. Viene con un gran diseño: el diseño de conductos de aire independientes junto con el material ABS industrial ignífugo permiten una alta resistencia a los impactos, alta resistencia al calor, alta seguridad y confiabilidad

:
Tipo de artículo: variador de frecuencia
Material: ABS ignífugo.

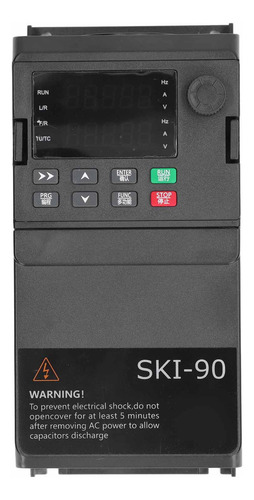

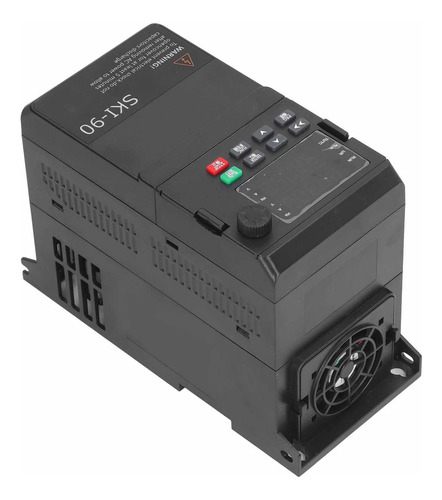

Modelo: SKI90-2D2G-1
Entrada: 1 fase AC220 V 15% 23,0 A 50-60 Hz
Salida: 3 fases AC0-220 V 9,6 A 0-400 Hz
Capacidad de alimentación: 4,0 KVA
Motor adecuado: 2,2 KW Fuente de
alimentación de 3 HP:
símbolo del terminal: 10 V-GND
Nombre del terminal: conectar a una fuente de alimentación de +10 V.
Descripción de la función: salida +10 V fuente con corriente de salida máxima de 150 mA, tiene protección contra cortocircuitos. Generalmente se utiliza como una fuente de alimentación externa que funciona con un potenciómetro, y el rango de resistencia del potenciómetro es de 1 k a 5 k.
Símbolo del terminal: 24 V-COM.
Nombre del terminal: conectar a una fuente de alimentación de +24 V.
Descripción de la función: salida de la fuente de alimentación de +24 V hacia el exterior. Generalmente se utiliza como fuente de alimentación funcional para terminales de entrada y salida digitales y como fuente de alimentación de sensores externos, con una salida máxima de 200 mA.
Terminal analógico:
símbolo del terminal: AL1-GND
Nombre del terminal: terminal de entrada analógica 1.
Descripción de la función: el rango de entrada es DC 0 V 10 V, 0 mA 20 mA, determinado por el parámetro P437. La impedancia en la entrada de voltaje es de 22 k y la impedancia en la entrada de corriente es de 500
Símbolo
del terminal: AI2-GND Nombre del terminal: terminal de entrada analógica 2.
Descripción de la función: el rango de entrada es DC0V 10V 0mA 20mA, determinado por los parámetros P4-37. La impedancia en la entrada de tensión es de 22 kQ y la impedancia en la entrada de corriente es de 500.
Símbolo del terminal: AO1-GND
Nombre del terminal: terminal de salida analógica 1.
Descripción de la función: El rango de voltaje de salida es de 0 V 10 V. El rango de corriente de salida es de 0 mA a 20 mA, de 4 a 20 mA y se puede seleccionar P5-23.
Símbolo del terminal: AO2-GND
Nombre del terminal: terminal de salida analógica 2.
Descripción de la función: el rango de voltaje de salida es de 0 V-10 V. Sin función de salida de corriente. La tapa puente J1 de la placa de control principal aislada en la posición AO2, pero la placa de control principal no aislada no tiene esta función.
Entrada digital: Símbolo del
terminal: X1-COM
Nombre del terminal: Entrada digital 1 Símbolo del
terminal: Entrada digital 2 Símbolo del
terminal: Entrada digital 2 Símbolo del
terminal: Entrada
digital 3 Símbolo del terminal:
X4-COM Nombre del terminal: Entrada
digital 4
Descripción de la función: HD1 X5 se puede utilizar como alto canal de entrada de impulsos de velocidad además de las características de X1 a X4. Frecuencia máxima de entrada de 50 kHz. Impedancia de entrada de 1 k. El rango de voltaje en el nivel de entrada es de 5 V 30 V.
Símbolo del terminal: HDI-COM (terminal X5)
Nombre del terminal: entrada digital 5, terminal de entrada de pulsos de alta velocidad.
Símbolo del terminal: A+B-
Nombre del terminal: comunicación RS485.
Descripción de la función: A+ es la entrada positiva de la señal diferencial de comunicación 485 y B es la entrada negativa de la señal diferencial. Salida digital: Símbolo del terminal: Y1-COM


Nombre del terminal: salida de colector abierto
Descripción de la función: A+ es la entrada positiva de la señal diferencial de comunicación 485. Salida digital: Símbolo del terminal: Y1-COM un terminal de salida de colector abierto, la tapa puente J1 en el control principal de tipo 90 grados de aislamiento la placa está conectada a la posición AO2.
Símbolo del terminal: HDO-COM
Nombre del terminal: Salida de pulsos de alta velocidad
Descripción de la función: Restringido por la selección del modo de salida del terminal HDO de la codificación de función P5-00, se puede emitir como un pulso de alta velocidad con una frecuencia máxima de 50 kHz. Cuando se emite como un circuito abierto de colector, la especificación es la misma que la de Y1.
Símbolo del terminal: K1A-K1B-K1C
Nombre del terminal: relé 1
Símbolo del terminal: K2A-K2B-K2C
Nombre del terminal: Relé 2
Descripción del contacto del terminal
: A: Punto común
B: normalmente cerrado Punto
C:
contacto de punto normalmente abierto Capacidad de conducción:
AC250V, 3A, C0S = 0,4. DC 30 V, 1 A.

Lista de paquetes:
1

variador de frecuencia, 1 manual de usuario

Aviso:
preste atención a la seguridad eléctrica.
