Recorte Manual De Traslación Lineal Con Etapa Deslizante De

Descripción

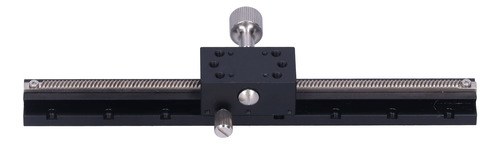

Plataforma de recorte manual de etapa de traducción lineal Mesa deslizante de eje en X delgado XLWG200

Característica:
El cuerpo principal está hecho de aleación de aluminio, que es liviano, fuerte y resistente a la fricción. Utiliza engranajes, control de mango giratorio y guía de ranuras en forma de cola de milano, con alta precisión, alta resistencia a la carga y movimiento estable. Amplia gama de aplicaciones, se puede utilizar en dispositivos de instrumentos ópticos, dispositivos de medición, equipos de fabricación de semiconductores, etc. Tamaño pequeño, fácil de transportar y tienda, cómoda de usar y con buen rendimiento. Excelente mano de obra, perfecta repuesto para el anterior y tiene una larga vida útil.

Especificación:
Tipo de artículo: etapa de traducción lineal
Tamaño de la plataforma: aproximadamente 40 x 25 mm/1,6 x 1 pulgada
Carga de rodamiento horizontal: 29,4 N
Carga de rodamiento vertical: 14,7 N
Cantidad móvil (distancia X): más o menos Aproximadamente 90 mm/3,5 pulgadas
Material de la mesa deslizante: aleación de aluminio
Método de alimentación: tipo de botón de ajuste fino
Guía de movimiento: guía de cola de milano
Tratamiento de superficie: tratamiento de oxidación anódica
Cantidad de Movimiento en una rotación: aproximadamente 18 mm/0,7 pulgadas
Precisión de movimiento horizontal: 50 micrones
Precisión de movimiento vertical: 50 micras
correspondiente al modelo Misumi
: XLWG200 Tamaño: aproximadamente 25 mm/1 pulgada
30 mm/1,2 pulgadas

15 mm/0,6 pulgadas
20 mm/0,8 pulgadas
42 mm/1,7 pulgadas

17,1
mm/0,7 pulgadas 6 mm/0,2
mm/0,6 mm



/0,6 mm 40,2 mm/1,6 pulgadas 24,5 mm/1 pulgada 4,2

mm/0,1 pulgadas

Lista de paquetes:
1 x Etapa de traducción lineal
