Plataforma De Recorte Ajustable En Forma De Cola De Milano,

Descripción

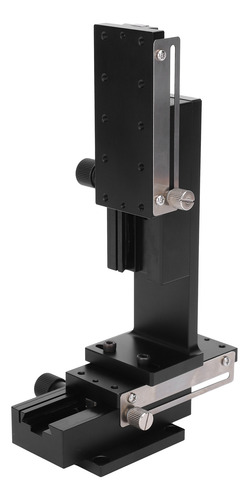

Plataforma de recorte ajustable Engranaje manual en cola de milano FineTune Sliding Stage XZ Axis 40x90 mm

Características:
El cuerpo principal está hecho de aleación de aluminio, ligero pero fuerte, resistente a la fricción, resistente a los arañazos, a las caídas y a la corrosión. Riel guía tipo ranura en forma de cola de milano con alta precisión, proporciona un movimiento estable y suave. Control de manija de rotación de engranajes, admite deslizamiento fino, ajuste silencioso sin ruido Plataforma de recorte manual del eje XZ, Alta resistencia a la carga de 49 N (5 Kgf), con un rendimiento estable. El diseño de protección de ángulo R cumple el propósito del cuerpo protección, para una alta practicidad y confiabilidad.

Especificación:
Tipo de artículo: plataforma de recorte manual del eje XZ
Material del cuerpo: aleación de aluminio (anodizado negro)
Modelo: HBLX-A90
Tamaño de la plataforma: aproximadamente 40 x 90 mm/1.6 x 3.5 pulgadas
Dirección del movimiento: eje XZ en 2 direcciones

Movimiento: gire manualmente la perilla para
hacer avanzar la transmisión por engranajes (engranaje + cremallera) Vía deslizante: guía de engranajes
Tipo de riel de guía: ranura en forma de cola de milano
Número de rosca de encimera Orificios
roscados: 10 piezas. Diámetro del orificio roscado: aproximadamente 4 mm/0,16 pulgadas
. Profundidad del orificio roscado: aproximadamente 6 mm/0,24 pulgadas
Resistencia de carga: 49 N (5 Kgf)
Carrera en movimiento: más o menos aproximadamente 40 mm/1,6 pulgadas
Escala mínima: 0,01 mm
Paralelismo: 0,1 mm
Paralelismo de movimiento: inferior e igual a 0,08 mm/60 mm
Estructura: desmontable
Aplicación: adecuada para instrumentos ópticos, dispositivos de medición, equipos de fabricación de semiconductores, máquinas de ensayo, microscopios, equipos fotográficos, máquinas de manipulación, máquinas de procesamiento, máquinas de impresión, etc.
Modo de uso:
1. La mesa deslizante mecánica es un componente general que completa el movimiento de alimentación. La mesa deslizante mecánica completa está compuesta por la parte de la mesa deslizante y sus partes comunes móviles, la parte mecánica completa de la mesa deslizante y otros frenos del dispositivo móvil y otras piezas auxiliares. De acuerdo con los requisitos del proceso de las piezas mecanizadas, se instala una caja eléctrica (con caja multieje): un cabezal de taladrado, un cabezal de fresado, un cabezal de taladrado, un cabezal de giro, etc. para formar varias máquinas herramienta combinadas y completar el taladrado y la expansión. Escariar, raspar la cara final, biselar, tornear, fresar, taladrar y roscar, etc. El procesamiento de orificios profundos se puede completar configurando un mecanismo de alimentación gradual en la mesa deslizante (el mecanismo de alimentación graduada solo se usa para especificaciones inferiores a HJ32)
2. La mesa deslizante se puede instalar en la base lateral o columna, y también se puede instalar en la base inclinada para formar una máquina herramienta combinada horizontal, vertical o inclinada.

Lista de paquetes:
1 x plataforma corrediza 1 x manual
