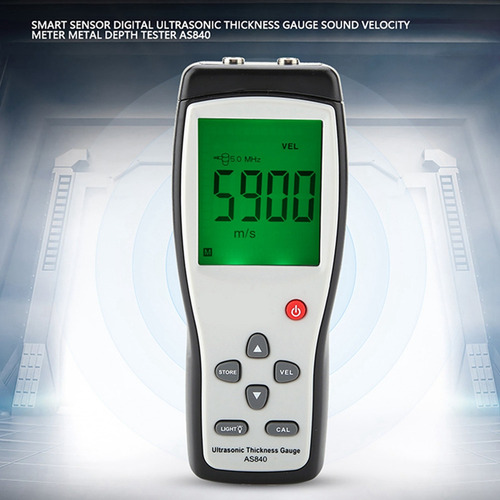

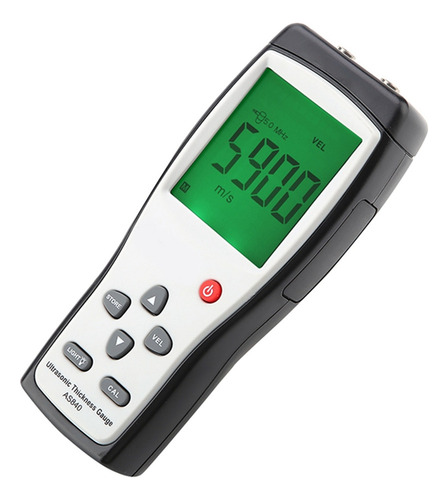

Sensor Inteligente Medidor De Espesor Ultrasónico Digital So

Descripción

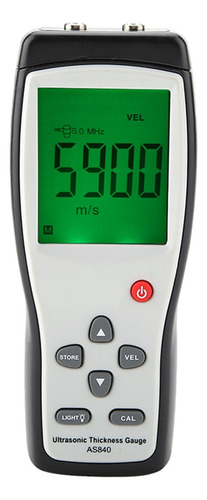

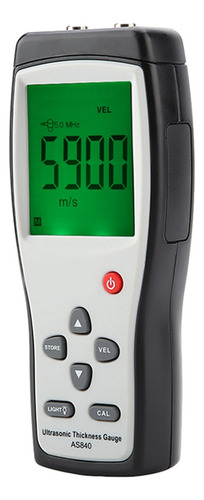

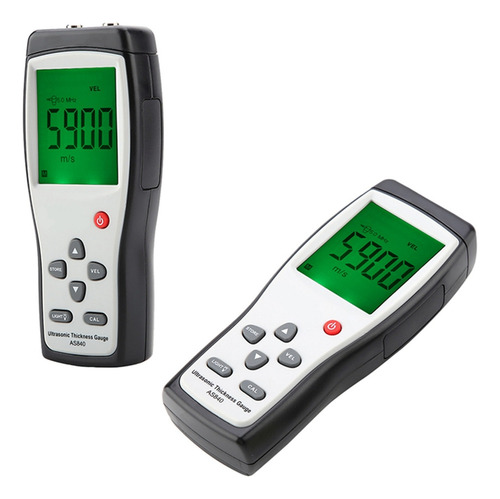

Medidor de espesor ultrasónico SMART SENSOR Esta unidad es un
producto portátil inteligente, que adopta el principio de medición ultrasónica, y está controlado
por un microprocesador, proporciona una medición rápida y precisa del espesor
para la mayoría del material industrial. Esta unidad es ampliamente utilizada en varias
mediciones precisas for diferentes hardware/piezas en el ámbito industrial;
una de sus aplicaciones importantes es monitorear el nivel de
disminución de espesor durante el funcionamiento de varios contenedores de presión y período;


Aplicado difusamente en los campos de fabricación, metal Procesamiento e inspección comercial.
Ámbito de aplicación:
Esta unidad es adecuada for medir materiales que son buenos
conductores ultrasónicos como metal, plástico, cerámica, vidrio, etc., siempre que la
parte medida en dos superficies paralelas for medir el espesor.
Esta unidad no es adecuado for hierro fundido
debido a su gran composición




cristaloide. Calibración automática for asegurar la
precisión. Compensación lineal automática: este programa de software avanzado mejora
la precisión al corregir la precisión no lineal del
transductor. Use las teclas y for realizar un ajuste rápido de la velocidad/grosor del sonido y una rápida recuperación de los datos
almacenados. Indicación del estado del acoplamiento: Observando el icono de acoplamiento for saber si el acoplamiento se ha realizado o no.
5. La función de almacenamiento y recuperación de medición de espesor 10 está disponible
6. lo que facilita el trabajo en altura o el trabajo en áreas
silvestres. Medición de la velocidad del sonido: Con un grosor dado por un
hardware de muestra for medir la velocidad del sonido, lo que evita la
conversión o consulta adicional de la tabla.
8. 12 velocidad del sonido for diferentes materiales
9. Indicación de batería baja
10. Modo de apagado automático diseñado for ahorrar energía de la batería.
11. Llaves de elevación de más de 10000 veces de largo.
12. Apagado manual





Especificación:





Pantalla: pantalla


LCD digital de 4




unidades de visualización mínima:


0,1 mm




Rango de medición:


1,2 a 225,0 mm (acero)




Frecuencia de trabajo:







Precisión de 5 MHz:


(1% H+0,1) mm, H indica el espesor medido




Límite mínimo for la medición del tubo:


20* 3 mm (acero)




Rango de velocidad del sonido:


1000 a 9999 m/s




Medición de la velocidad del sonido con un Espesor


: rango de medición: 1000 a 9999 m/s.
Cuando el grosor dado > 20 mm, la precisión es +/ -5%;
< 20 mm, la precisión es +/- 1 mm/h* 100%.







< 90% RH
<60° C




Corriente de funcionamiento:


Corriente de funcionamiento normal: 50 mA
Con luz de fondo corriente de encendido: 120 mA
Corriente en espera: 20uA




Contenido del embalaje


Unidad principal-1PCS
transductor-2 PCS (10 mm 5 MHz, 10 mm 2,5 MHz)
agente de acoplamiento-1 PCS (50 ml)
4 mm Bloque de muestra-1PCS Fuente de




alimentación:


1.5V AAA* 3 PCS (no incluido debido al límite de aire)












Límite mínimo for medición del tubo


Dia.20* 3 mm (acero)




Calibración automática de cero


V




Compensación lineal automática







Indicador de acoplamiento


V




Métrico/Imperial Conmutable


-




Indicación de batería/Apagado automático


V




Peso neto del producto/Tamaño del producto







Tamaño


158* 62* 30 mm/6.2* 2.4* 1.2 pulgadas




Peso


aprox. 746 g/26.3 oz













Tabla de velocidad del sonido (velocidad del sonido de materiales comunes)







Velocidad del material (m/s)





Velocidad del material (m/s)




Aluminio


6320


Resina de acetato


2670




Zinc


4170


Bronce fosforoso


3530




Plata


3600


trementina


4430




Glod


3240


Glass


5440




Lata


3230


Incoloy aleación


5720




Hierro/Acero


5900


Magnesio


6310




Latón


4640


Aleación de Monel


6020




Cobre


4700


Níquel


5630




SUS


5790


Acero 4330 suave


5850




Resina acrílica


2730


Acero 330


5660




Agua 20C


1480


Titanio


6070




Glicerinl


1920


Circonio


4650




vidrio soluble


2350


Nylon


2620

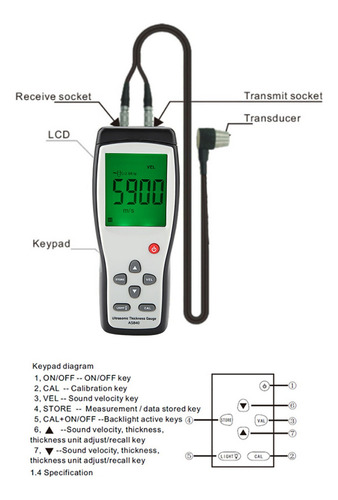

Guía de operación






1. Antes de la medición





(1)
Conecte el transductor con la unidad principal, presione ON/OFF for encenderlo, la pantalla LCD muestra la
pantalla completa durante 0,5 segundos con luz de fondo, luego la barra vertical se
muestra


dos veces de forma circular, mientras que el área de visualización principal
muestra de 0000 a 9999 progresivamente. Después de eso, la pantalla LCD muestra la última
velocidad del sonido aplicada con la


unidad de memoria registrada, lo que indica que el medidor está listo for usar.




(2)
Velocidad del sonido seleccionada y ajuste Presione «VEL"Para ingresar a la
interfaz de velocidad del sonido, presione «VEL» nuevamente, puede seleccionar
los datos de velocidad reservados presionando


«» o «» con la palabra «VEL» parpadeando en la pantalla LCD; Si necesita ajustar
los datos de velocidad del sonido, presione «VEL» una vez más, «VEL» y «m/s' seguirán
parpadeando,


identificando que la unidad está en estado de ajuste. A continuación, aumente o disminuya la velocidad del sonido a los datos que desee pulsando «» y «», y estos datos se



almacenarán automáticamente en la unidad de memoria de velocidad del sonido actual. Después de
eso, presione «VEL» for confirmar la nueva velocidad del sonido y los iconos de «VEL»
y «m/s»


dejarán de









parpadear. Calibración
Se debe realizar una calibración for cada reemplazo de transductor o
baterías, esta operación es lo suficientemente importante como for garantizar la
precisión de la medición.


Si es necesario,
se debe repetir este paso.


Al presionar «CAL» durante 2 segundos, la pantalla LCD muestra «CAL», lo que indica que la unidad está en estado de calibración, la barra vertical


se muestra
circularmente a la izquierda de la pantalla LCD. Coloque algunos agentes de acoplamiento proporcionados en el
bloque de muestras estándar for acoplar el transductor y el bloque
de muestras. pantalla de 4,0 mm que indica que
la calibración se ha completado. Después de la calibración, la velocidad del sonido
volverá a su valor seleccionado y estará lista for la medición.








3. Medición del espesor
Coloque el agente de acoplamiento en el área a medir for acoplar el
transductor con el hardware/pieza de trabajo, la pantalla LCD mostrará la
lectura del grosor


Notas: el icono
en la pantalla indica un acoplamiento bien, si el icono parpadea o no
lo muestra, significa un acoplamiento deficiente. Después de retirar el transductor,



se mantendrá la lectura.








4. Medición de la velocidad del sonido
Con un grosor determinado for leer la velocidad del sonido del material: Obtiene
el grosor del material usando un calibrador/micrómetro a vernier, luego
acopla el


transductor con ese material de muestra hasta que se muestre una lectura en la pantalla LCD, retire el transductor y presione o for ajustar la lectura coincida con el


grosor por calibrador/micrómetro, luego presione VEL for mostrar la velocidad del sonido y guardarla en la unidad de memoria de velocidad








actual. Almacenamiento de datos
(1) Mantenga presionado STORE durante 2 segundos for acceder al
modo de datos de guardar grosor, grosor de la pantalla LCD, mm, icono M con la primera unidad de memoria. Si la
primera
unidad de memoria no se está registrando, la pantalla LCD mostrará 0.0.
(2) Pulse o for seleccionar la unidad de memoria deseada (1-10).
(3) Después de haber recogido la unidad de memoria, comenzará a funcionar. Mientras se mide, la unidad de memoria NO parpadeará y la nueva


medición
se renovará la unidad de memoria, cuando se complete la medición, la última
lectura se almacenará en la unidad de memoria seleccionada automáticamente


con la unidad de memoria NO dejará de parpadear.








6. Revisar los datos guardados
Pulse la unidad de memoria NO y se mostrarán los datos almacenados. Puede revisar los datos guardados en 1-10 unidades presionando «» y»» y son de solo lectura. Presione


«Store» for volver al modo de medición.








7. Indicación de batería baja


Cuando el icono parpadee, sustituya las pilas for realizar mediciones






adicionales. Retroiluminación LCD y apagado automático
Antes de encender el indicador, mantenga presionado «CAL» y presione el
botón ON/OFF for encenderlo, la luz de fondo se activará, cada operación
encenderá la luz de fondo durante


7 segundos hasta que presione ON/OFF for apagar
la unidad. Si no se realiza ninguna operación durante 2 minutos, el medidor se apagará
automáticamente y se


cancelará la función de retroiluminación.

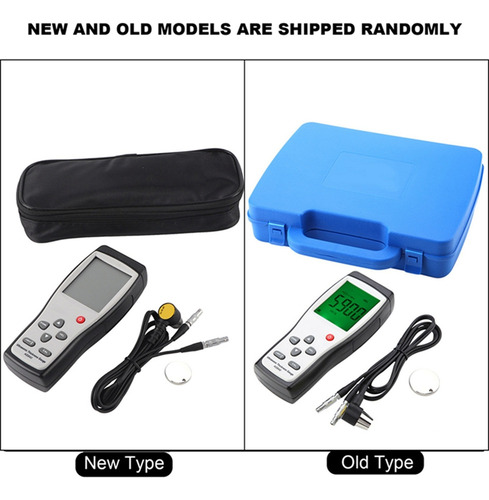

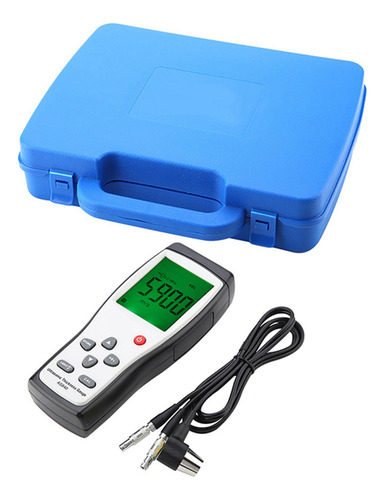

Lista del paquete:


1 x Medidor de espesor,



1 caja de plástico,
1 bloque de calibración de 4 mm,
1 sonda ( 10 mm 5 MHz)

**NOTA**
Si tiene alguna pregunta, lo invitamos a ponerse en contacto con nosotros a través de MENSAJES for ayudarlo lo antes posible.
