Osciloscopio Digital Dso2c15, Almacenamiento, Ancho De Banda

Descripción

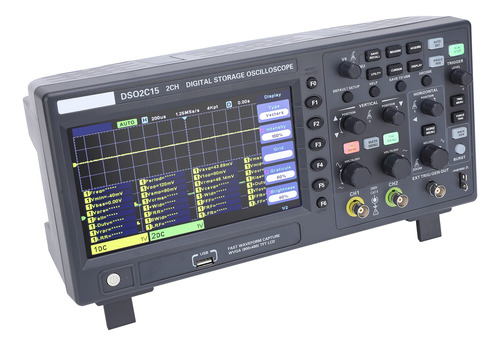

Osciloscopio de almacenamiento digital DSO2C15, ancho de banda de 150 MHZ, 2 canales, doble canal, 1 GSa/s.


Función de muestreo: osciloscopio de almacenamiento digital con voltímetro digital de 5 dígitos y funciones de medidor de frecuencia de hardware de 6 dígitos. Diseño de doble canal de 2 canales, ancho de banda de 150 MHZ, frecuencia de muestreo de 1 GSa/s. Disparador: borde, pulso, vídeo, pendiente, tiempo de espera, ventana, patrón, intervalo, runt, UART, LIN, CAN, SPI, IICI. Decodificación de bus y análisis de protocolos: RS232/UART, I2C, SPI, CAN, LIN, profundidad de almacenamiento de 8 Mpts. Amplios comandos de control remoto SCPI, fácil operación y alta precisión de medición. Especificación:
Tipo de artículo: osciloscopio
Material: ABS





modelo
DSO2C15


Ancho de banda
150 MHZ


Canal de osciloscopio de
2 canales


Índice de osciloscopio,


rango de frecuencia de muestreo de
1 GSa/s (canal único),


método de recopilación de 500 MSa/s,


muestreo de
datos de muestra,



visualización de pico a pico, alta frecuencia y fallos aleatorios,


valor
promedio, tiempos de forma de onda promedio: 4, 8, 16, 32, 64, 128,


alta precisión de
hasta 12 bits





Acoplamiento de entrada
DC, AC o tierra (DC, AC, GND)


Resistencia de entrada
1 M Omega más o menos 2 por ciento II20pf más o menos 3PF


Ajuste del coeficiente de atenuación de la sonda
1X, 10X, 100X, 1000X


Nivel de voltaje
300 V CATII


Voltaje máximo de entrada
300 V RMS (10X)





Interpolación de forma de onda del sistema horizontal
(SiNx) /X



Longitud
máxima de registro 8 M por canal


Máximo 4 M para canales duales


Rango de escala horizontal
2ns/div-100s/div, 1, 2, 5 pasos


Modo base temporal
X-T, X-Y, Roll


Null Offset
más o menos 0,5 DivX, engranaje base de tiempo mínimo,





modo de disparo
automático, normal,


tipo de disparador único, disparador de
borde, disparador de ancho de pulso
, disparador de pendiente, disparador de tiempo de espera
, disparador de ventana, disparador de patrón, disparador de intervalo, disparador de carrera
, disparador de UART, disparador de línea, puede activar la
diferencia de tiempo entre los cursores
: 2: Coloque el interruptor en sonda a X10 y conecte la sonda al canal 1 del osciloscopio. Para ello, alinee la ranura del conector de la sonda con la protuberancia del CH1 BNC, presiónelo hacia abajo para conectarlo, luego gire hacia la derecha para fijar la sonda en su lugar y conecte la punta de la sonda y el cable de referencia al «elemento de sonda». En el conector, la etiqueta del panel es: --5 V a LkHz.
4: Observe si son ondas cuadradas, ajuste la sonda para mantener la sonda en el mejor estado (la forma de onda es normal).
5:

Lista de paquetes de medidas:
1 x osciloscopio
1 x cable USB
1 x cable de conexión BCN
1 x cable de alimentación
1 x sonda
1 x broca ajustable
2 x IC Cap
1 x Grounding Spring
8 x Color Ring
1 x Manual
