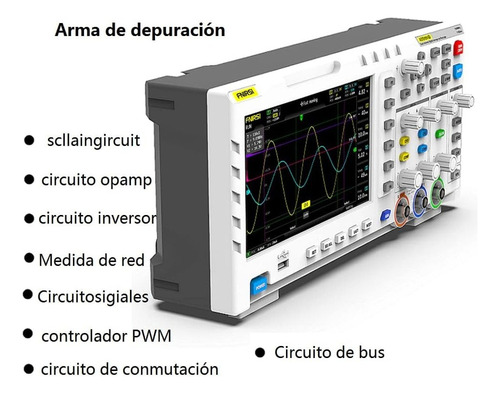

Osciloscopio Digital Fnirsi-1014d Tft Lcd 100mhz 2 Canales

Descripción

Proporcionamos el manual en inglés, por lo que deberá traducirlo usted mismo.

Diseño profesional:
-- El osciloscopio Fnirsi tiene una tasa de muestreo en tiempo real de hasta 1GSA/S y un ancho de banda analógico de 100MHZ * 2. El osciloscopio Fnirsi tiene una función de disparo completa (simple/normal/automática), se puede utilizar libremente tanto para señales analógicas periódicas como para señales digitales aperiódicas.

Generador de señal de función:
-- Generador de señal de función DDS integrado y salida de corte original de la industria (@2.5VPP), todos los pasos de frecuencia de señal son de 1 Hz, soporta 14 tipos de señales de función estándar y una señal de corte personalizable, cortar la parte de intercepción de salida o toda la parte de las señales complejas medidas por el osciloscopio como la señal de salida del generador de señal, que puede almacenar hasta 1 00 señales de corte.

Medición fácil:
-- Función de medición del cursor, al leer manualmente los parámetros de amplitud-frecuencia, no es necesario leer la unidad de escala de fondo y la cantidad, y puede obtener directamente el valor pico a pico y la frecuencia sin conversión.

Fácil de observar:
-- Equipado con un botón automático de alta eficiencia, 25 %, 50 %, 75 %, puede mostrar la forma de onda medida sin ajustes engorrosos; la visualización está equipada con una visualización LCD de alta definición de 7 pulgadas de 800 x 480 pulgadas.

Visualización gráfica Lissajous y visualización FFT:
-- La función de visualización gráfica Lissajous se puede utilizar para comparar la amplitud, frecuencia y fase de los dos conjuntos de señales. La función de visualización FFT puede estimar aproximadamente el contenido armónico de la señal.

Modelo fnirsi - 1014d
Número de canales: 2
Tamaño de la pantalla: 7 pulgadas
Resolución de pantalla: 800 * 480
Proceso de visualización: TFT
Ancho de banda analógico de 100 MHz
Tasa máxima de muestreo 1gs / s
Tiempo de subida inferior a 3ns
Profundidad de almacenamiento 240kbit
Resistencia de entrada 1mwh
Sensibilidad vertical de 50mv a 500V
Rango base temporal 50s a 10ns
Modo de activación único / normal / automático
Activar el borde ascendente / descendente
Modo de acoplamiento AC / DC
Tensión máxima de prueba 1x: 40v 10x: 400V
Tipo de cursor nivel x, nivel y, activado y
Soporte de modo rodante
Soporte automático con un solo clic
Forma de onda almacena 1000 capturas de pantalla + 1000 grupos de formas de onda
Soporte del gestor de ondas
Precisión de voltaje 5
Precisión de frecuencia 0,01% de alta precisión
Hay 12 parámetros de medición.
El generador de señales admite 14 salidas de señal
Soporte de salida de interceptación de ondas
Interfaz extendida interfaz de transmisión USB
Requisitos de suministro de energía 5v 2a / 3A / 4a
Tamaño del fuselaje 310mm * 145mm * 70mm

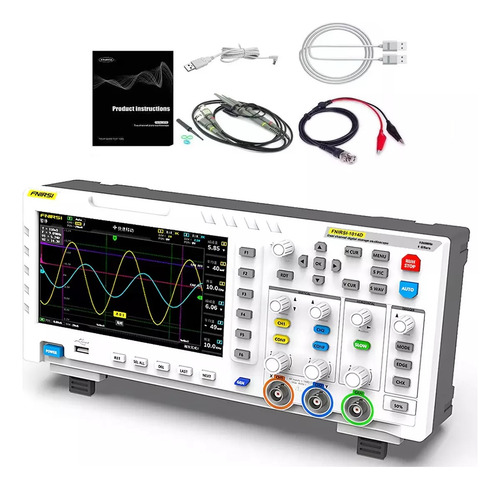

Los productos incluyen:
10x sonda de alta tensión x2,
cable usb,
fuente de alimentación,
instrucciones
