Osciloscopio Multifunción Fnirsi 1014d 100mhz* 2 Banda 1gsas

Descripción

Este producto requiere un enchufe adaptador de corriente 5v2A.
Lea atentamente el manual del producto antes de usarlo. (Proporcionamos el manual en inglés, por lo que deberá traducirlo usted mismo.)

FNIRSI-1014D es un osciloscopio y generador de señal dos en uno, la tasa de muestreo en tiempo real es de 1GSa / s y con un ancho de banda analógico de 100MHz * 2, con pantalla TFT LCD de 7 pulgadas, la protección de alto voltaje incorporada El módulo puede tolerar un voltaje continuo de hasta 400 V, sin preocuparse por el accidente de quema del osciloscopio causado por la sonda que no se mueve al engranaje 10x, generador de señal de función DDS incorporado y salida de corte original de la industria (@ 2.5vpp), todos los pasos de frecuencia de señal es de 1 Hz, admite 14 tipos de señal de función estándar y una señal de corte personalizable, cortando El dispositivo de salida intercepta parte o la parte completa de las señales complejas medidas por el osciloscopio como señal de salida del generador de señal, que puede almacenar hasta 1000 personalizados señales de corte. Anímate y pruébalo, no te defraudará.

Características:
Generador de señal DDS incorporado, admite 12 tipos de señal de función.
Función de captura de señal de salida, que puede almacenar hasta 1000 señales de captura.
Algoritmo de decodificación altamente inteligente dirigido, la vida útil del codificador es infinita y la función inteligente anti-quemaduras, 1X puede soportar hasta 400 V de voltaje de resistencia.
Con un ancho de banda analógico de 100MHz * 2 y una frecuencia de muestreo de 1GSa/s (1X = 5MHz, 10X = 100MHz).

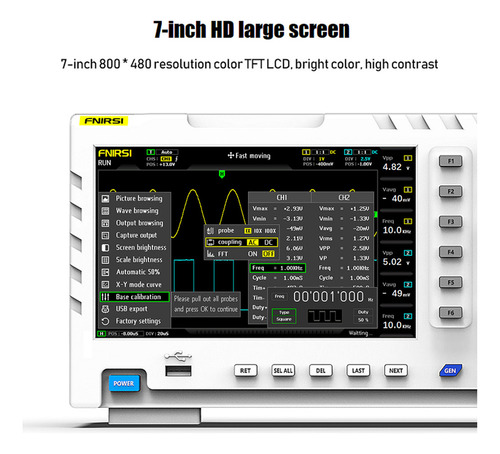

Pantalla TFT LCD a color de resolución 800 * 480 de 7 pulgadas con colores brillantes y alto contraste.
Alto rango de voltaje de medición: 1X puede medir 040 V, 10X puede medir 0400V.
Medición de hasta 12 parámetros: VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty+, Duty-, Time+, Time-, Period.
Función de medición del cursor: es conveniente medir manualmente el período, la frecuencia y el voltaje.
Función de activación completa (única, normal, automática) y, en cualquier momento, la visualización de la forma de onda (función de pausa) se congela.
Equipado con un botón automático de alta eficiencia y función de captura de pantalla y almacenamiento de forma de onda con un botón.
Espacio de almacenamiento integrado de 1 GB, puede almacenar hasta 1000 capturas de pantalla + 1000 conjuntos de datos de forma de onda.

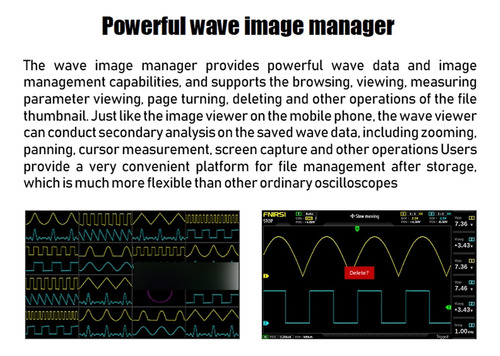

El potente administrador de imágenes de forma de onda admite la exploración de miniaturas, la visualización, la visualización detallada, el cambio de página, la eliminación y la forma de onda para acercar, alejar, mover, etc.
Equipado con una interfaz USB, que se puede conectar a una computadora para compartir sus capturas de pantalla con la computadora, lo cual es conveniente para el análisis secundario.
La función de visualización gráfica de figuras de Lissajous se puede utilizar para determinar la amplitud, la frecuencia y el contraste de fase de dos grupos de señales.
Función de visualización FFT, puede analizar las características espectrales de la señal, la tecnología de memoria, la pantalla de actualización de forma de onda no parpadea.
Con la función de ajuste del brillo de la pantalla y la función de ajuste del brillo de la cuadrícula de fondo, también es fácil de transportar.

Especificaciones:
Material: ABS
Ancho de banda analógico: 100 MHz * 2
Número de canales: 2 canales
Velocidad máxima de muestreo en tiempo real: 1GSa/s
Sensibilidad vertical: 50 mV/div 500 V/div
Rango de base de tiempo horizontal: 50S/div 10nS/div
Tensión máxima de prueba: 40 V (sonda 1X), 400 V (sonda 10X)
Profundidad de almacenamiento: 240 Kbit
Resistencia de entrada: 1M
Precisión ADC: 8 bits
Modo de acoplamiento: CA/corriente continua
Modo de disparo: Único, Normal, Automático
Borde de disparo: borde ascendente/borde descendente
Voltaje de disparo externo 040 V
Puertos de extensión: exportación de imágenes USB
Tamaño del paquete: 340 * 140 * 70 mm / 13,4 * 5,5 * 2,8 pulgadas
Peso del paquete: 1949 g / 4,3 lb

Lista de empaque:
1 * host de osciloscopio FNIRSI-1014D
2 * Sonda de 100MHz a juego (1X y 10X
1 clip.
1 * línea de datos USB
1 * Manual de usuario en inglés
