Placa De Protección Bms Pcb Para Paquete De Celdas De Baterí

Descripción

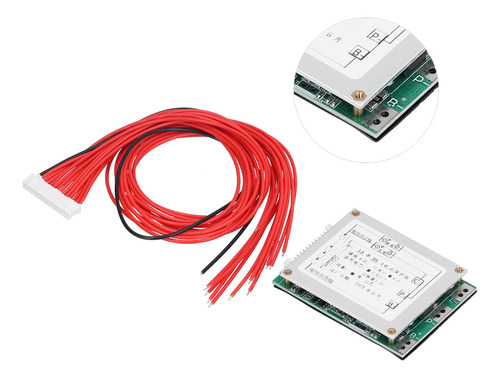

Placa de protección de PCB BMS para batería de iones de litio Fuente de alimentación 13S 48V 35A con

función de equilibrio:
protección múltiple: posee múltiples funciones de protección, como protección contra sobrecargas, protección contra sobredescargas, protección contra cortocircuitos, etc. Puerto de carga y descarga separado: el puerto de carga y el puerto de descarga están separados, fácil de usar Prolongue la vida útil del paquete de baterías: la placa de protección BMS PCB puede funcionar eficazmente para prolongar la vida útil del paquete de baterías PCB de buena calidad: Adopte materiales de PCB de buena calidad, con fiabilidad y






miniaturización, buen mantenimiento e intercambiabilidad Evite la sobrecarga: la placa de protección de la batería de iones de litio es adecuada para cargar energía, que se puede utilizar para evitar que las bicicletas eléctricas se sobrecarguen

Especificaciones: Tipo de
artículo: placa de protección de PCB BMS
Material: PCB
Voltaje de trabajo: DC 48 V
Número de cadenas: 13S
Modo de cableado: puerto dividido Tipo de batería aplicable: batería de litio ternaria Equilibrio: Sí Propósito: se usa para evitar la sobrecarga de bicicletas eléctricas Escena aplicable: puerto dividido Tipo de
batería aplicable: batería de litio ternaria Equilibrio: Sí Propósito: se usa para evitar la sobrecarga de bicicletas eléctricas Escena aplicable
: puerto dividido Tipo de batería aplicable
: batería de litio ternaria Equilibrio: Sí Propósito: se usa para evitar la sobrecarga de bicicletas eléctricas
Escena aplicable: puerto dividido
Detalles
Especificación
Unidad


Descarga
Corriente de descarga continua
35 (máxima)



Corriente de descarga instantánea
100
A Carga



Tensión de carga
54,6
V


Corriente de carga
8 (máxima)



Protección de sobrecarga
Voltaje de detección de sobrecarga
4,28 más o menos 0,05
V


Retraso de protección de sobrecarga
100
mS


Voltaje de descarga de sobrecarga
4,08 más o menos 0,05
V


Equilibrio
cuantitativo eléctrico Tensión de detección de equilibrio de




celdas 4,2 más o menos 0,025 V Voltaje de liberación del equilibrio de celdas
4,2 más o menos 0,05
V


Corriente de equilibrio de celda
60 más o menos 5
mA


Protección contra
sobredescarga Voltaje de detección de sobredescarga
2,55 más o menos 0,08
V


Retraso de detección de




sobredescarga 50 mS Voltaje de liberación de




sobredescarga 3,0 más o menos 0,1 V Protección contra
sobrecorriente tensión
150
mV


Retraso de detección de sobrecorriente
15
mS


Corriente de protección contra sobrecorriente
120 más o menos 5
A Protección contra


sobrecorriente Condiciones de liberación
Carga de desconexión Protección contra



cortocircuitos
Condiciones de protección contra cortocircuitos
Carga externa



Cortocircuito Retraso de detección de cortocircuitos
200



uS Protección contra cortocircuitos Condición de liberación
Desconectar interruptor negativo



Protección de temperatura (se puede configurar)
Protección de




temperatura/resistencia interna en grados centígrados
Resistencia interna de conducción del circuito principal
Menor e igual a 15
m Omega


Autoconsumo
Corriente de trabajo
inferior e igual a 50
uA


Corriente de reposo (cuando la batería está demasiado descargada)
Menor e igual a 10
uA



Rango de temperatura de funcionamiento:
30 ~+80

grados centígrados

Lista de paquetes:
1 placa de protección de PCB BMS,
1 juego de cables de conexión


Aviso: 1.
La diferencia entre el puerto dividido y el mismo puerto: la corriente de carga predeterminada del puerto dividido es de 8 A, y los polos positivo y negativo de carga y descarga deben estar separados; la corriente de carga y la corriente de descarga del mismo puerto son las mismas y las de carga y descarga están en el mismo nivel positivo y negativo. 2. Sin ecualización y con ecualización: la ecualización consiste en descargar las celdas de alto voltaje con resistencias durante la carga y esperar a que las celdas de bajo voltaje carguen el voltaje para lograr la consistencia de cada voltaje y mejorar el rendimiento de todo el paquete de baterías.
3. Antes de instalar la placa de protección, las baterías deben estar bien adaptadas (la diferencia de voltaje de cada batería no es superior a 0,05 V, la diferencia de resistencia interna no es superior a 5 m Omega y la diferencia de capacidad es inferior a 30 mAh). Cuanto mejor sea la consistencia de la batería, mayor será la distancia recorrida. El rendimiento de trabajo de la placa de protección es mejor.
4. Las baterías deben conectarse en paralelo y luego conectarse en serie, y asegurarse de que la soldadura sea correcta (las baterías 18650 están soldadas por puntos con placas de níquel y otras baterías están soldadas con soldadura). No utilice tornillos, ya que es fácil quemar el circuito integrado de la placa de protección.
