Características del producto

Marca	generic
Modelo	OEM

Descripción

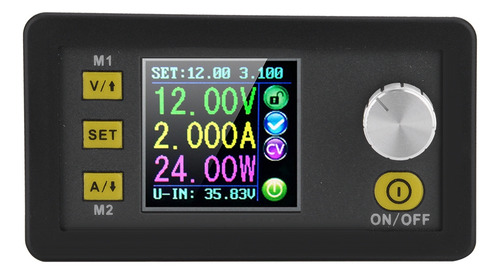

Versión de comunicación DPS3005/DPS5005 Fuente de alimentación Buck

Característica del convertidor de voltaje descendente:
El módulo de fuente de alimentación de control programable de voltaje constante y corriente constante reúne la colección de funciones de integración analógica y control digital en una sola. Este módulo tiene una función de almacenamiento de apagado y puede almacenar 10 grupos de valores preestablecidos. En comparación con la fuente de alimentación analógica tradicional, es más conveniente extraer rápidamente el voltaje o la corriente requeridos. La pantalla LCD del módulo tiene la función de voltímetro y amperímetro digitales. En la interfaz de datos de configuración, puede ajustar el valor de sobretensión, el valor de sobrecorriente, el valor de sobrepotencia, el conjunto de datos y el brillo de la LCD

Especificaciones
: Nota:
1. Esta es la versión de comunicación DPS3005/DPS5005, hay una interfaz de comunicación en la parte posterior.
2. USB + Bluetooth significa: placa de comunicación USB DPS3005/DPS5005+ placa de comunicación Bluetooth
A: nosotros tiene el archivo para la instalación de la computadora superior y el software, puede contactarnos.
B: Instalación de la computadora superior, conexión por USB y video Bluetooth: puedes ir al canal de YouTube de RD Tech para comprobar que
3.DPS3005/DPS5005 tienen las mismas funciones, solo que los parámetros técnicos son diferentes, por ejemplo, voltaje, corriente, etc.
Muy importante:
1. Antes de comprar este producto, descarga el software de la computadora superior y prueba, si se ajusta a tu computadora, puedes comprar
2. la computadora superior solo es compatible con Win7 y superiores

Características:
El voltaje constante y la corriente constante programable el módulo de fuente de alimentación de control puso la colección de integración analógica y funciones de control digital en una.
Este módulo tiene una función de almacenamiento de apagado y puede almacenar 10 grupos de valores preestablecidos.
Y también tiene la función de extraer rápidamente el valor almacenado de dos grupos.

En comparación con la fuente de alimentación analógica tradicional, es más conveniente extraer rápidamente el voltaje o la corriente requerida.
La pantalla LCD del módulo tiene la función de voltímetro digital y amperímetro. Puede ver el voltaje preestablecido, el voltaje de entrada, el voltaje de salida, la corriente preestablecida, la corriente de salida, la potencia de
salida, etc. En el área de recordatorio del estado de salida, puede ver si la salida se abre o no, el estado de voltaje constante y corriente constante, la salida es normal o no, la tecla está bloqueada o no y los grupos de datos actuales que se están utilizando.
En la interfaz de datos de configuración, puede ajustar el valor de sobretensión, el valor de sobrecorriente, el valor de sobrepotencia, ajuste y brillo de la pantalla LCD.

Este módulo tiene muchas ventajas, tamaño pequeño, función avanzada, buena visualización efecto, alta operabilidad, alta precisión, se usa de forma independiente, se inserta en el dispositivo y se aplica ampliamente.
Especificación:
Modelo (opcional)

DPS3005

DPS5005

Voltaje de entrada

6.00-40.00 V

6.00-55.00 V

Voltaje de salida

0V-32,00 V

0V-50.00V

Corriente de salida

0-5.000A

0-5.000A

Potencia de salida

0-160.0W

0-250.0W

Resolución de voltaje

0.01V

0.01V

Corriente resolución

0,001 A

0,001

Tamaño

80 x 44 x 45 mm/3,1 x 1,7 x 1,8 pulgadas

Peso

aproximado: 138 g/4,9 oz

Descripción de la conexión
IN+: entrada positiva, IN-: Entrada negativa:
OUT+: salida positiva, OUT-: salida negativa
Nota: el rango de voltaje de entrada es DC 6-40 V y 40 V es el voltaje límite; por favor, deje una habitación para usar. De lo contrario, se quemará. La entrada debe ser una fuente de alimentación de corriente continua, no de 220 V de corriente alterna, o de lo contrario también se quemará. Aunque este módulo tiene protección de conexión inversa y protección contra cortocircuitos de salida, puedes usar estrictamente la descripción de la conexión para conectarte. Si conectas la fuente de alimentación con la salida, el módulo se quemará.

Instrucciones de funcionamiento
Al conectar la fuente de alimentación, la pantalla muestra primero la ventana de bienvenida y, a continuación, pasa a la interfaz principal.
Configura la tensión de salida y la corriente de salida en la interfaz principal.
Pulsa brevemente la tecla v/Upkey para entrar en el estado de configuración de la tensión. A continuación, pulse el potenciómetro de codificación y, a continuación, introduzca para ajustar el valor numérico. Pulse el potenciómetro de codificación para entrar en el estado de ajuste del valor numérico que desea ajustar. Gire el potenciómetro de codificación para ajustar el valor numérico. Gírelo en el sentido de las agujas del reloj para aumentar el valor numérico; gírelo en el sentido contrario a las agujas del reloj para disminuir el valor numérico. Si desea salir del ajuste del valor numérico, pulse brevemente V/UP. Al mismo tiempo, se almacenará el valor preestablecido. O puede no hacer nada en un minuto, el estado desaparecerá automáticamente y el ajuste preestablecido también se almacenará. Puede pulsar A/Down para ajustar la corriente de salida del mismo modo.
Configure los datos en la interfaz de configuración de datos
En la interfaz principal, puede pulsar la tecla SET en breve para entrar en la interfaz de configuración de datos. En la interfaz de configuración de datos, presione brevemente V/Up o A/Down para subir o bajar la página a U-SET o I-SET y, a continuación, configure el voltaje de salida y la corriente de salida de la misma manera que se utiliza en la interfaz principal.
Establezca el valor de protección.
Suba o baje a S-OVP, S-OCP o S-OPP para establecer el valor de sobretensión, el valor de sobrecorriente y el valor de sobrepotencia de manera correspondiente; cuando el valor esté por encima del valor de configuración, salida estará cerrado. Y luego presione brevemente el potenciómetro de codificación para entrar en el estado de ajuste del valor numérico que desea ajustar. Gire el potenciómetro de codificación para ajustar el valor numérico. Si desea salir del ajuste del valor numérico, pulse brevemente la tecla SET.
Ajuste el brillo de la pantalla. Suba
o baje la página hasta B-LED y, a continuación, pulse brevemente el potenciómetro de codificación para pasar al estado de ajuste del brillo de la pantalla. Gire el potenciómetro de codificación para ajustar el valor numérico que necesita. Si desea salir del ajuste del valor numérico, presione brevemente la tecla SET. Hay seis niveles de brillo en la pantalla LCD, de 0 a 5 niveles. El tanque 0 es el más oscuro; el rango 5 es el más brillante. Rou puede elegir lo que desee.
Configurar los datos y almacenar el grupo de datos especificado. Suba
o baje la página hasta M-PRE y, a continuación, pulse brevemente el potenciómetro de codificación para pasar al estado de selección de los grupos de datos. Gire el potenciómetro de codificación para elegir el grupo de datos que desea ver. Luego se mostrará el grupo de datos que necesita. Luego presione el potenciómetro de codificación para entrar en el estado de cambio de estado de salida. Encienda el potenciómetro de codificación para elegir entre ENCENDIDO o APAGADO. A continuación, seleccione ACTIVADO, se extrae el grupo de datos y el estado de salida permanece igual. Al seleccionar DESACTIVADO, se extrae el grupo de datos y se cierra la salida. Si desea salir de la selección del conjunto de datos, presione brevemente la tecla SET. Luego presione brevemente V/Up o A/Down para subir la página o bajar la página a otro lugar para ajustar los datos que necesita. Una vez finalizada la configuración de datos, mantenga presionada la tecla SET durante más de 2 segundos, todos los datos que configure se almacenarán automáticamente en el grupo de datos especificado. Al mismo tiempo, puede ver el número de grupo a la derecha de la pantalla. Por último, puede volver a pulsar brevemente la tecla SET para volver a la interfaz principal.
Establezca la salida
Página arriba o abajo de forma predeterminada en S-INI y, a continuación, pulse brevemente el potenciómetro de codificación para entrar en el estado de configuración. Activado, arranque predeterminado abierto; desactivado, arranque cerrado predeterminado.

Descripción de la función:
abrir o cerrar la salida.
Puede pulsar la tecla ON/OFF para abrir o cerrar la salida en cualquier interfaz.
Bloquee el botón para evitar un funcionamiento incorrecto.
En cualquier interfaz, puede mantener pulsado el potenciómetro de codificación durante más de 2 segundos, todos los botones están bloqueados. Puede ver el icono de bloqueo con llave a la derecha de la pantalla. Si desea desbloquear todos los botones, mantenga pulsado el potenciómetro de codificación durante más de 2 segundos, todos los botones estarán desbloqueados. El icono de desbloqueo con llave aparecerá a la derecha de la pantalla. El grupo de datos de
diez grupos M0-M9 es el grupo de datos predeterminado de
arranque. Cuando extraiga el grupo de datos que necesita, este grupo de datos cubrirá el grupo de datos M0 y se almacenará automáticamente en el grupo de datos M0.
Extraiga el grupo de datos de almacenamiento de acceso directo M1 o M2.
En la interfaz principal, mantenga pulsado V/arriba o A/Down durante más de 2 segundos, puede extraer rápidamente el grupo de datos de almacenamiento de acceso directo M1 o M2. Al mismo tiempo, el número del grupo de datos correspondiente aparecerá a la derecha de la pantalla.
Extraiga el grupo de datos especificado.
En la interfaz principal, mantenga presionada la tecla SET más de 2 segundos, el número de secuencia del grupo de datos aparecerá a la derecha de la pantalla, puede girar el potenciómetro de codificación para elegir el grupo de datos que necesita. Y, a continuación, pulse brevemente la tecla SET y podrá extraer el grupo de datos especificado que necesita.

Lista de paquetes:

1 módulo reductor, 1 placa bluetooth,
1 placa USB,

1 cable de comunicación

**NOTA**
Si tiene alguna pregunta, lo invitamos a ponerse en contacto con nosotros a través de MENSAJES para ayudarlo lo antes posible.
