Módulo Step Down Dowm Convertidor Dc-dc A Buck Volt De 300 W

Descripción

Características:
Este módulo reductor de voltaje de fuente de alimentación de corriente constante con un amplio rango de entrada de 6 V a 40 V, el convertidor reductor puede ajustar con precisión el voltaje y la corriente de salida.
La eficiencia máxima puede ser de hasta un 95%, medida en 20 A, convirtiendo 24 V a 12 V.
El convertidor Buck está diseñado con un tubo MOS dual de gran corriente de 75 V/80 A.
Adoptado con un condensador electrolítico de alta frecuencia y baja resistencia para uso de entrada y salida, baja ondulación, salida estable.
2 disipadores de calor montados en la placa, mejora la función de disipación del módulo reductor. El
cableado es cómodo con estos terminales de tornillo de 30 A de gran corriente.
Cuando haya una gran diferencia entre el voltaje de entrada y de salida, reduzca la potencia y la corriente.

Especificaciones
: Material: FR4
Voltaje de entrada: 6 V a 40 V DC (se sugieren 10 V a 40 V)
Voltaje de salida: 1,2 V a 36 V DC
Corriente de salida: 20 A (máximo), 15 A (sugerido)
Eficiencia: 95% (24 V a 12 V, 20 A)
Ondulación de salida: igual o igual
Método de cableado de menos de 50 mV:
protección contra cortocircuitos de terminal: autorrecuperación (no puede cortocircuitos durante mucho tiempo)
Tamaño del artículo: 60 x 53 x 27 mm/2,4 x 2,1 x 1,1 pulgadas
Peso del artículo: 89 g /
Peso del paquete de 3.1 oz: 92 g/3,2 oz
Tamaño del paquete: 70 x 60 x 30 mm/2,8 x 2,4 x 1,2 pulgadas

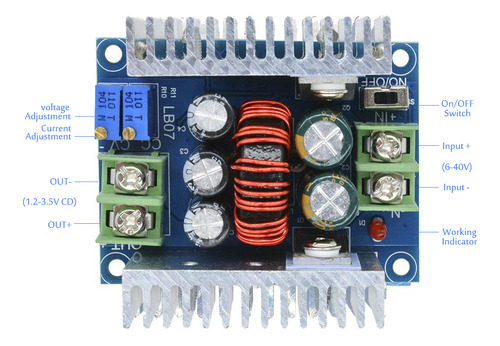

Instrucciones de cableado:
VO +: salida positiva
VO-: salida negativa
+ IN: entrada positiva
- IN: entrada negativa
CV: regulación de voltaje de salida
CC: regulación de corriente de salida
EN: habilitar, nivel bajo para apagar la salida; pausa, el nivel de alto voltaje es válido
Cuando la entrada y la salida están conectadas a tierra, la salida CV sin carga es de voltaje constante y la salida CC es de corriente constante.

Lista de paquetes:
1 módulo reductor de 300 W y 20 A.
