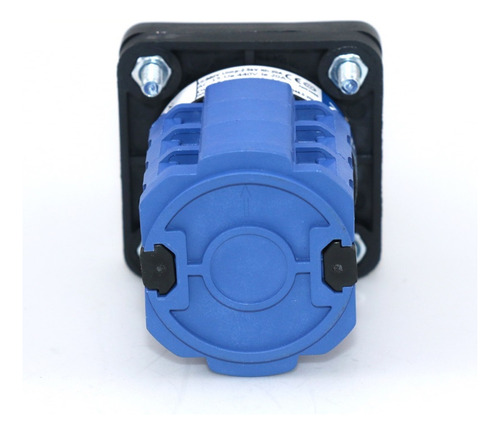

Szw26/lw26-20 20a Tres Polos Cinco Posiciones 48x48mm Panel

Descripción

2.Especificación:
Selector de Lacado; Ui: 660 V, Ith: 20 A; 3 fases 12 terminales
5 posiciones (0-1-2-3-4)
3. Clasificación:
AC-15: Ue 440V, es decir, 20A
DC-13: UE 240 V, es decir, 1 A
4. Tamaño del panel: 48 x 48 mm, tamaño de instalación: 36 x 36 mm
5. ¿Qué terminal se conectará en diferentes posiciones? Lea el diagrama de cableado como referencia.
Posición 0: Todos los terminales desconectados
Posición 1: 1-2, 3-4,
Posición 2: 5-6, 7-8
Posición 3: 9-10
Posición 4: 11-12
Corriente: 20A
Material: plástico
Tipo de interruptor: interruptor universal
Número de modelo: SZW26-20/0-4.3
Características: 3 fases.
Tipo de artículo: INTERRUPTORES
Tensión nominal de aislamiento (Ui): 660 V.
Corriente de calefacción convencional (Ith): 20 A.
Categoría de uso 1: AC-15
Tensión nominal de trabajo (Ue) 1: 440 V.
Corriente de trabajo nominal (es decir) 1: 20 A.
Categoría de uso 2: DC-13
Tensión nominal de trabajo (Ue) 2: 240 V
Corriente de trabajo nominal (es decir) 2: 1A
