Analizador De Fallo De Relé De Batería De Coche 12v

Descripción

A
Introducción:

es un relé de prueba rápida que proporciona una indicación de la salud general y el funcionamiento de los relés de automoción más comunes. El probador comprobará el correcto funcionamiento de los contactos del relé mediante la conexión de la batería del coche (11V--15V) a la bobina del relé. El tester observará la configuración de los pines, el tiempo de cierre y apertura de los contactos y la consistencia del relé durante cada sesión de prueba, el Tester encenderá el LED VERDE si todo ha pasado durante la sesión de prueba, si no encenderá el LED ROJO.

Introducción:

1. Conecte los cables de alimentación a la batería del coche -- pinza cocodrilo negra al terminal negativo, pinza cocodrilo roja al terminal positivo.

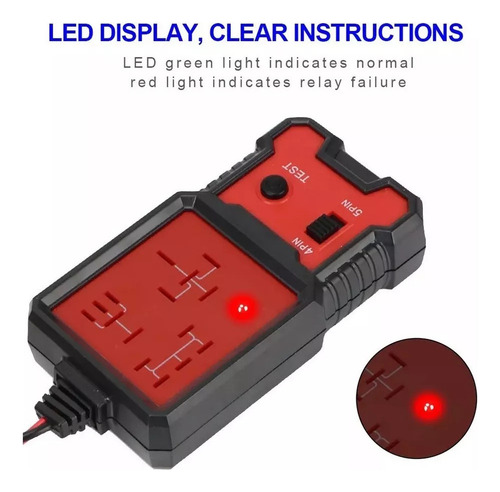

2. El comprobador se enciende cuando el LED se ilumina en ROJO.
3. 3 Compruebe el relé antes de conectarlo al comprobador. Si es un relé de 4 pines, seleccione 4 pines en el comprobador. Si es un relé de 5 pines, seleccione 5 pines en el comprobador.
4. 4. Enchufe el relé en uno de los tres receptáculos.
5. 5 Pulse el botón TEST.
6. El comprobador verificará la configuración de patillas del relé desconocido. El probador encenderá el LED ROJO si el relé desconocido no es el mismo que los relés automotrices más comunes o si el pin del relé desconocido está destruido.
7. El comprobador abrirá y cerrará el relé 10 veces for comprobar el tiempo de cierre y apertura de los contactos si la configuración de las patillas del relé es correcta. El probador encenderá el LED ROJO inmediatamente si el tiempo se excede.
8. El comprobador verificará la consistencia del relé después de probar el tiempo de cierre y apertura del contacto diez veces. El comprobador encenderá el LED VERDE si se supera la prueba, en caso contrario encenderá el LED ROJO.
9. 9. Desconecte los cables de alimentación de la batería del coche y retire el relé del comprobador.

Advertencia:

1. La batería del coche debe ser de 12V y el voltaje de la batería es de 11V-15V.
2. Ideal for resistencias de bobina superiores a 20 ohmios.

Paquete incluido:

1 x Comprobador de relés de coche
