. La Pantalla Lcd Noyafa Nf-8209s Poe Wire Checker Mide La

Descripción

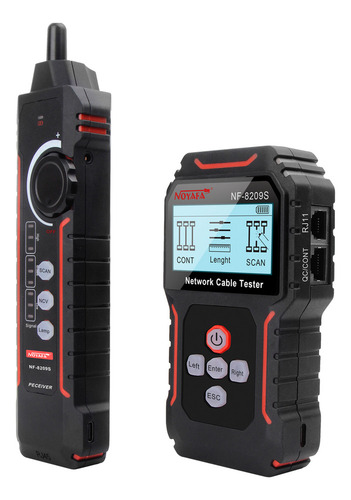

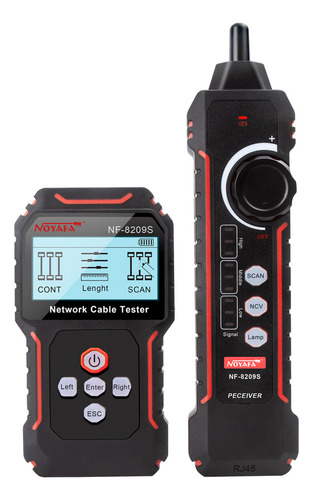

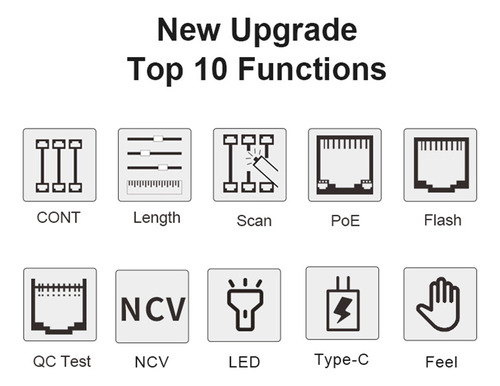

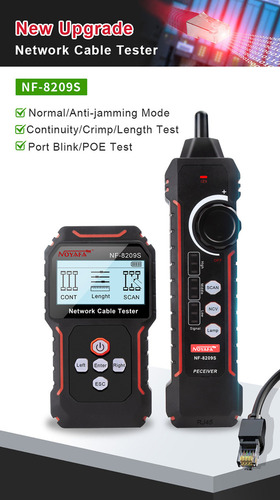

El NF-8209S es una nueva generación que ofrece tóner y sonda de red todo en uno para señalización digital y analógica. Tiene tres modos de opciones para rastrear el cable, como el modo digital, el modo analógico y el modo PoE. Esto significa que está equipado con las tecnologías de ubicación de cables más potentes para cualquier entorno de trabajo. Además, incluye medición de la longitud del cable, pruebas de fallas de cables, pruebas de PoE, parpadeo del hub y función NCV, todo esto lo convierte en una herramienta imprescindible para los ingenieros de cableado.

Características:
modos de escaneo dual seleccionables: filtro de CA y sin filtro de CA.
Detecta la presencia de voltaje de CA (70 V-1000 V).
Compruebe el estado físico del cable LAN STP, UTP.

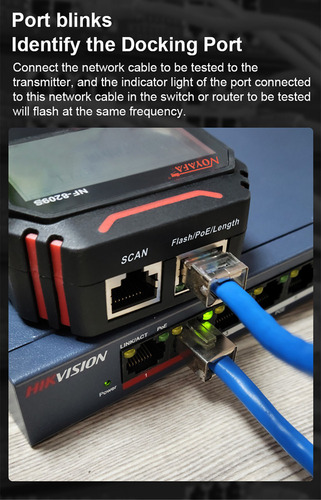

Mida la longitud del cable con precisión, el alcance es de 500 m. Parpadeo del hub para localizar el puerto de red mediante el puerto parpadeante luz encendida en el concentrador/conmutador. Disponible para concentrador/interruptor de 10 M/100 M/1000 M.
Prueba de PoE: identifique qué pines proporcionan energía y detecte la cantidad de voltaje, identifique cuál es el tipo de PSE (estándar at/af).
Verificación de calidad del cristal engarzado.

Especificaciones:
Material: ABS
Peso del paquete: 460 g/16,23 oz
Tamaño del paquete: 23 * 16,5 * 4,5 cm/9,06 * 6,50 * 1,77 pulgadas

Parámetros y funciones del emisor:
pantalla LCD: 128 x 128 Matriz de puntos de 64 puntos con retroiluminación
Fuente de alimentación: batería de litio de 3,7 V 1400 mAh
Tiempo de apagado automático: 15 min/30 min/60
min/protección de voltaje de apagado: DC48 V, 5 mA como
<150 mA
Tamaño: 125 * 70 * 32 mm/4,92 * 2,76 * 1,26 pulgadas

PRUEBA DE MAPA DE
CABLES: TIPO DE CABLE: CAT5, CAT6, (STP y UTP)
Pruebe con el interruptor directamente: sí,
máximo Alcance: 600 m

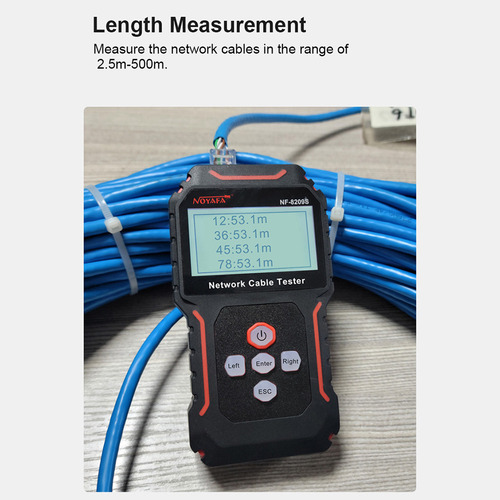

PRUEBA DE LONGITUD:
Tipo de cable: CAT5, CAT6, (STP y UTP)
Rango de prueba: 2,5 500 m
Precisión: más o menos 1,6 m
Lugar de rotura: Sí

PRUEBA DE ESCANEO:
Tipo de cable: CAT5, CAT6, (STP y UTP)
máx. Voltaje de señal: 5 V+/- 1,0 V p-p (archivo de audio)
Frecuencia: 455 kHz

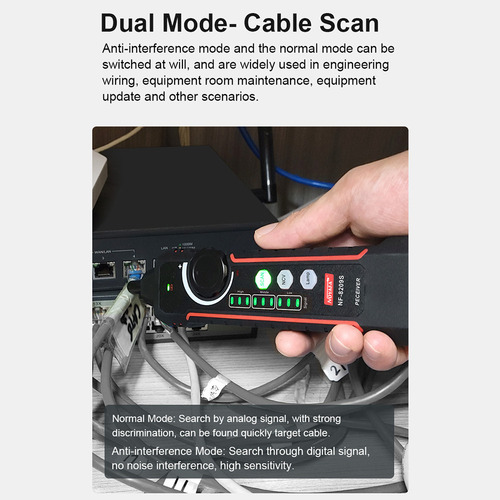

Modo dual para escanear Cable: filtro de CA y filtro sin filtro de CA como
máximo Alcance: 600 m (RJ45) /400 m (RJ11)

PRUEBA DE POE
Rango de prueba: DC5 60 V/conmutador PoE no estándar
Núcleo de fuente de alimentación/método de puente: puente final/puente medio/fuente de alimentación de 8
pines/PSE desconocido Tipo: estándar: IEEE 802.3af/at;

parámetros del receptor no estándar:
sensibilidad ajustable: sí
NCV: AC 70 V 1000 V 50/60 Hz
Lámpara: sí
Mapa de cables: Sí
Tipo de batería: batería de litio de 3,7 V y 1400 mAh
Advertencia de batería baja: 3,5 V +/- 0,1 V.
Tiempo de apagado automático: 15 min/30 min/60 min/apagado
<35 mA como
<280
mA Método de carga: DC 5 V 1 A
Temperatura de funcionamiento y humedad: 32 122 F (0 50 C) /90% sin condensación
Tamaño: 198* 50 * 28 mm/7,80 * 1,97 * 1,10 pulgadas

Lista de embalaje:
1 * Emisor
1 * Receptor
1 * Auriculares
1 * Línea de carga
3 * Adaptadores de cable
1 * Kit de herramientas
1 * Manual (inglés)
