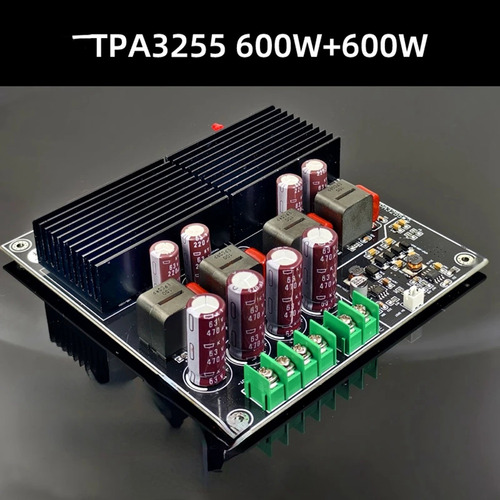

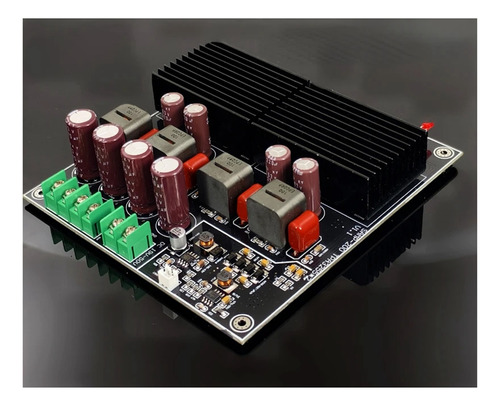

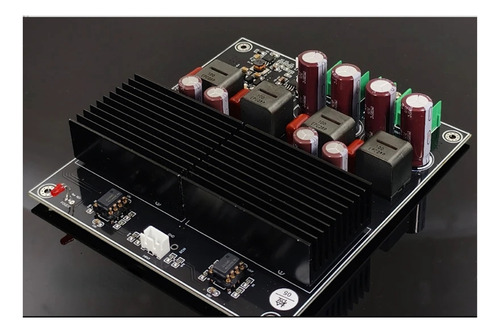

Placa Amplificadora De Alta Potencia Tl072 Op Amp Tpa3255 Fe

Descripción

El TPA3255 es un amplificador de potencia de clase D de alto rendimiento con eficiencia de clase D y una verdadera calidad de sonido de alta gama. El dispositivo cuenta con un diseño avanzado de retroalimentación integrada y un sistema patentado de corrección de errores del controlador de compuerta de alta velocidad (PurePath Ultra HD). Esta tecnología permite al dispositivo mantener una distorsión ultrabaja en toda la banda de frecuencia de audio y, al mismo tiempo, ofrecer una calidad de sonido perfecta.
El dispositivo funciona en modo AD con una salida máxima de 600 WX2/2R o 300 WX2/4 ohmios y una carga de 200 WX2/8 ohmios y tiene una interfaz de entrada analógica única de 2 VRMS que admite una conexión perfecta con DAC de alto rendimiento (como el PCM5242 de TI).
Además de un excelente rendimiento de audio, el TPA3255 combina una alta potencia eficiencia con pérdidas en vacío de nivel de potencia ultrabajo (menos de 2,5 W). Esto se logra con MOSFET de 85 mR y un esquema de controlador de puerta optimizado.

Esta solución puede reducir significativamente las pérdidas por inactividad en comparación con las implementaciones discretas tradicionales. 1.
Al utilizar 2 módulos amplificadores de potencia TI-TPA3255 estadounidenses, la separación de potencia de salida es muy parecida a la de un solo chip. 2.

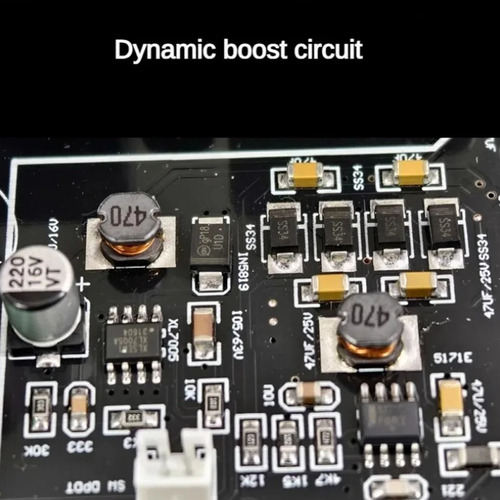

El circuito de entrada diferencial frontal adopta la tecnología Boost, lo que hace que la experiencia auditiva sea más dinámica que la del circuito único oficial de 12 V. 3. Inductores sellados totalmente blindados y de baja pérdida, condensadores de filtro importados, sin presión a 55 V
Potencia de salida: 600 W+600 W/2 ohmios 315 W+315 W/4 ohmios 200 W/8 ohmios Respuesta de frecuencia: 20 Hz-30 KHZ
THD+N: 0,006% a 1 W/4; menos del 0,01% al cortar Voltaje de la fuente de alimentación: 19 V positivos a 52 V positivos
Nota: cuanto mayor sea la fuente de alimentación de entrada, mayor la corriente de la fuente de alimentación y mayor será la salida. La prueba de potencia se mide con una fuente de alimentación de 50 V.



Si cambias a una fuente de alimentación de bajo voltaje de 24 V y 36 V, la potencia de salida se reducirá en consecuencia.
Color: como se muestra. Material: ABS. Tamaño: PCB. Tamaño: 138 x 128 mm Pa
