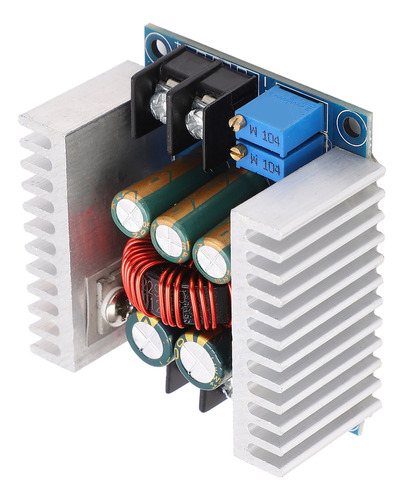

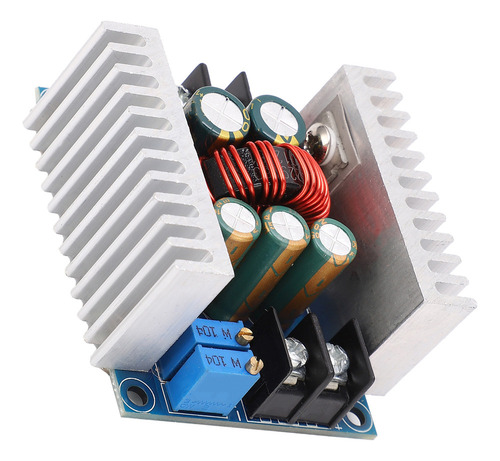

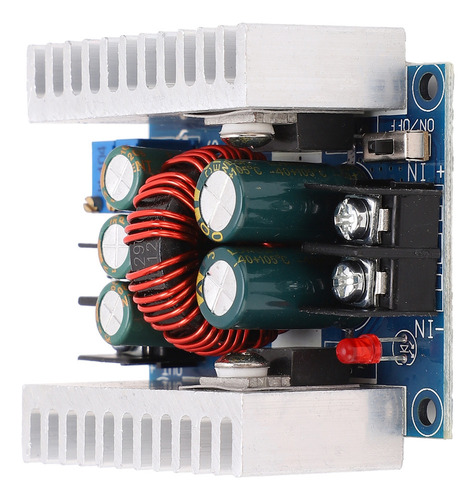

Nuevo Módulo Convertidor De Potencia Rectificador Síncrono

Descripción

Módulo de alimentación Rectificador síncrono Buck CC CV Convertidor LED de alta potencia 300 W 20 A

Característica:
La entrada y la salida adoptan condensadores electrolíticos de alta frecuencia y baja impedancia, con baja ondulación y una potencia de salida estable. El convertidor reductor tiene un amplio rango de voltaje de entrada de 6 V40 V y puede ajustar con precisión el voltaje y la corriente de salida. El módulo de fuente de alimentación Buck tiene 2 disipadores de calor y utiliza materiales de aluminio de alta calidad para una buena disipación del calor. El voltaje de salida es ajustable continuamente, con protección contra cortocircuitos de salida, más segura y eficiente Operación: se utiliza comúnmente para cargar baterías de litio, cargar baterías, cargar baterías de níquel-cadmio, níquel-hidrógeno, paneles solares, generadores eólicos, etc.

Especificación:
Tipo de artículo: módulo de alimentación
Material: PCB + aluminio
Naturaleza del módulo: rectificación síncrona, módulo de voltaje constante de corriente constante, módulo de carga CC CV
Aplicación: unidad de corriente constante LED de alta potencia, carga de baterías de litio (incluidas ferroeléctricas), 4 V, 6 V, 12 V, 14 V, Carga de batería de 24 V, batería de níquel-cadmio, níquel-hidruro metálico (paquete de baterías) carga, paneles solares, generadores eólicos
Voltaje de entrada: 6-40 VDC
Voltaje de salida: ajustable continuamente (1,2-35 VDC), mucho tiempo por debajo de 32 V (aplicable a aplicaciones en las que el voltaje de entrada es superior al voltaje de salida y no se puede aumentar)
Corriente de salida: máximo 20 A, dentro de 15 A durante mucho tiempo (la temperatura del tubo de alimentación supera los 65), añada un ventilador para disipar el calor y reduzca la potencia para una salida de alto voltaje)
Rango límite de corriente: módulo de 0.2-20 A (regulación), agregue un ventilador si supera los 65,
baja caída: 3 V,
frecuencia de trabajo: 150
Eficiencia de conversión en kHz: aproximadamente un 96% más alta, la eficiencia está relacionada con la diferencia de presión y el entorno de uso
Ondulación de salida: aproximadamente 50 mV (sin ruido), ancho de banda de 20 m (solo como referencia) Entrada 24 V
Temperatura de trabajo: -10- +75 (preste atención a la temperatura del tubo de alimentación durante el uso real, si la temperatura es demasiado alta, refuerce la disipación del calor o reduzca el uso)
Dirección de ajuste del potenciómetro: en sentido horario (aumento), en sentido contrario a las agujas del reloj (disminución)
Protección contra cortocircuitos de salida: Sí (protección instantánea) corriente constante (el valor de corriente constante establecido actualmente no puede cortocircuitarse durante mucho tiempo)
Protección de conexión inversa de entrada: ninguna
salida antirreflujo: ninguna, para la carga autocargada o inductiva se requiere un tubo de 2 polos adicional
Modo de cableado: bloque de terminales
Método de ajuste de corriente de salida:
1.
Ajuste el potenciómetro CV y ajuste la tensión de salida al valor de tensión que necesite de acuerdo con sus requisitos de carga. 2. Configure el potenciómetro CC en aproximadamente 30 vueltas en sentido contrario a las agujas del reloj (es decir, ajuste la corriente de salida a baja), conecte el LED y ajuste el potenciómetro CC a la corriente que necesite. Para cargar la batería, una vez descargada, conéctela a la salida y ajuste la CC a la corriente que necesite. (Durante la carga, debes usar la batería descargada para ajustarla, ya que la batería tiene más potencia. Cuanto más, menor es la corriente de carga.)

Lista de paquetes:
1 x módulo de alimentación

Aviso:
Si hay una gran diferencia entre el voltaje de entrada y de salida, reduzca la potencia y la corriente.
